인프라 구축 가이드 - VPC부터 ECS까지 체크리스트

PDF로 정리해둔 인프라 구축 가이드를 블로그용으로 다시 요약했다. VPC 설계부터 RDS/Redis, ECR 빌드 파이프라인, ECS 서비스 배포까지 한 번에 확인할 수 있는 체크리스트다. 원본 PDF(스크린샷 포함)를 바로 볼 수 있도록 첨부했다.

전체 문서/스크린샷 보기

• 바로 보기:
• 다운로드: infra-guide.pdf
• 대표 페이지 미리보기


페이지별 원본 이미지 (1:1)

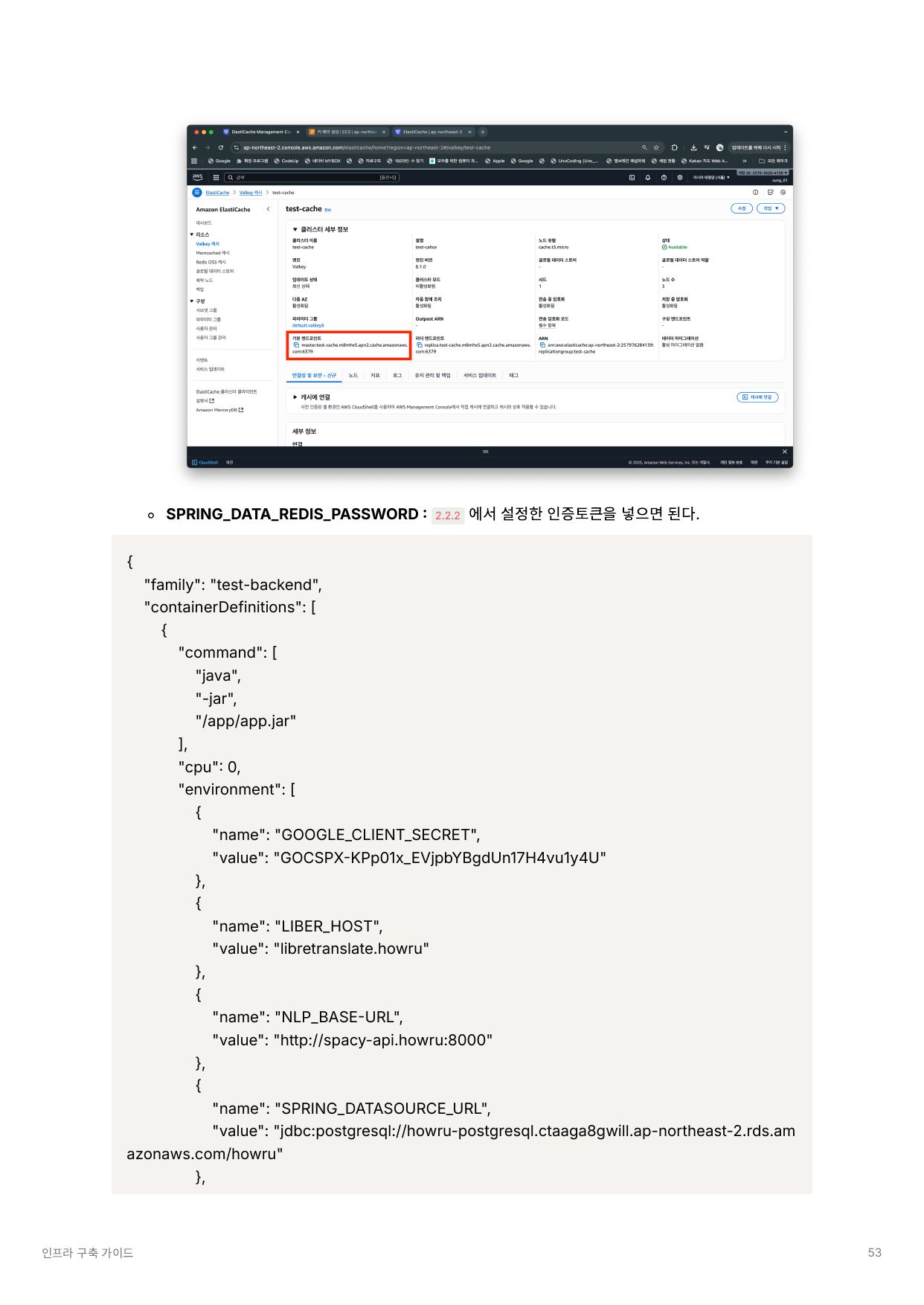

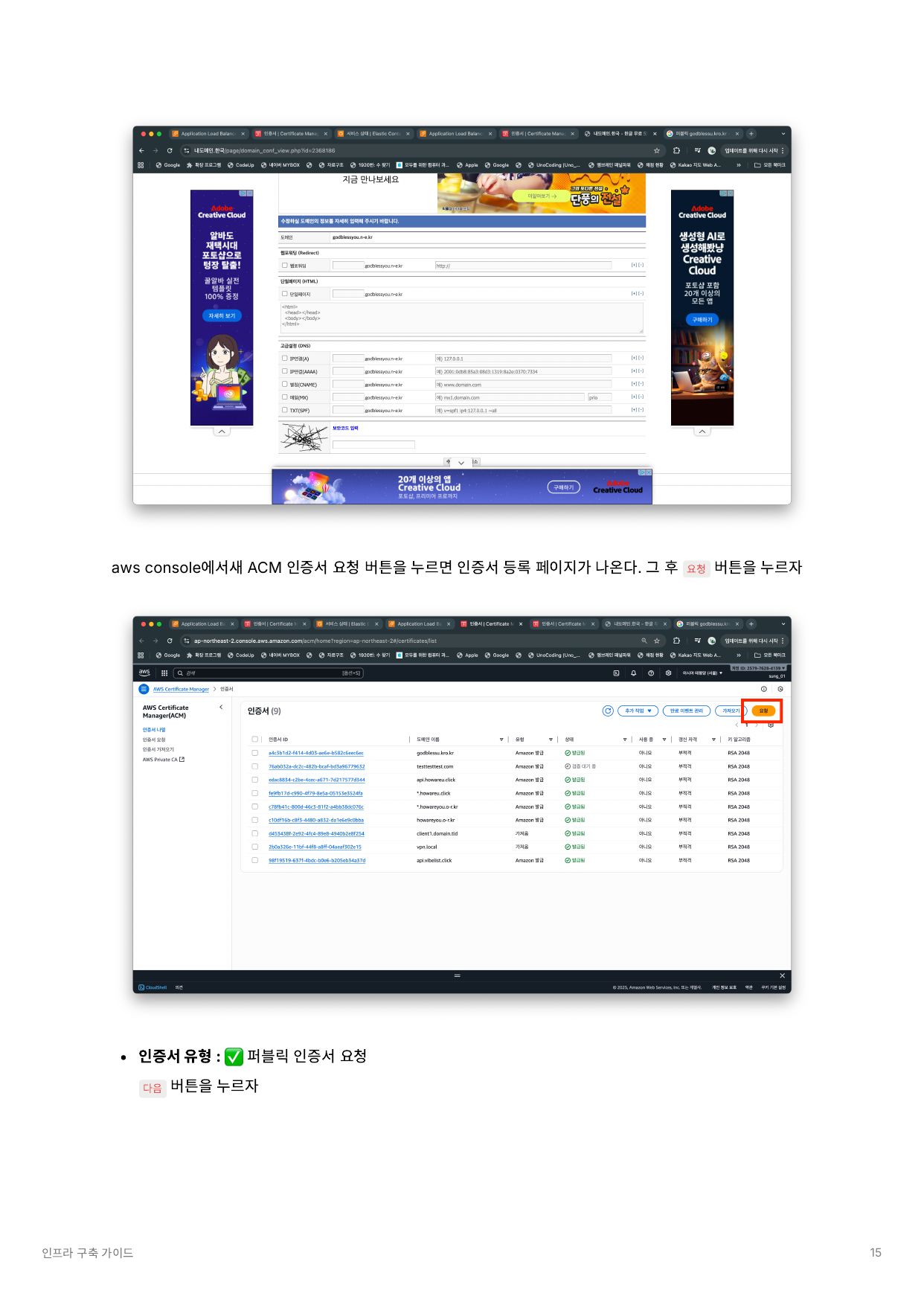

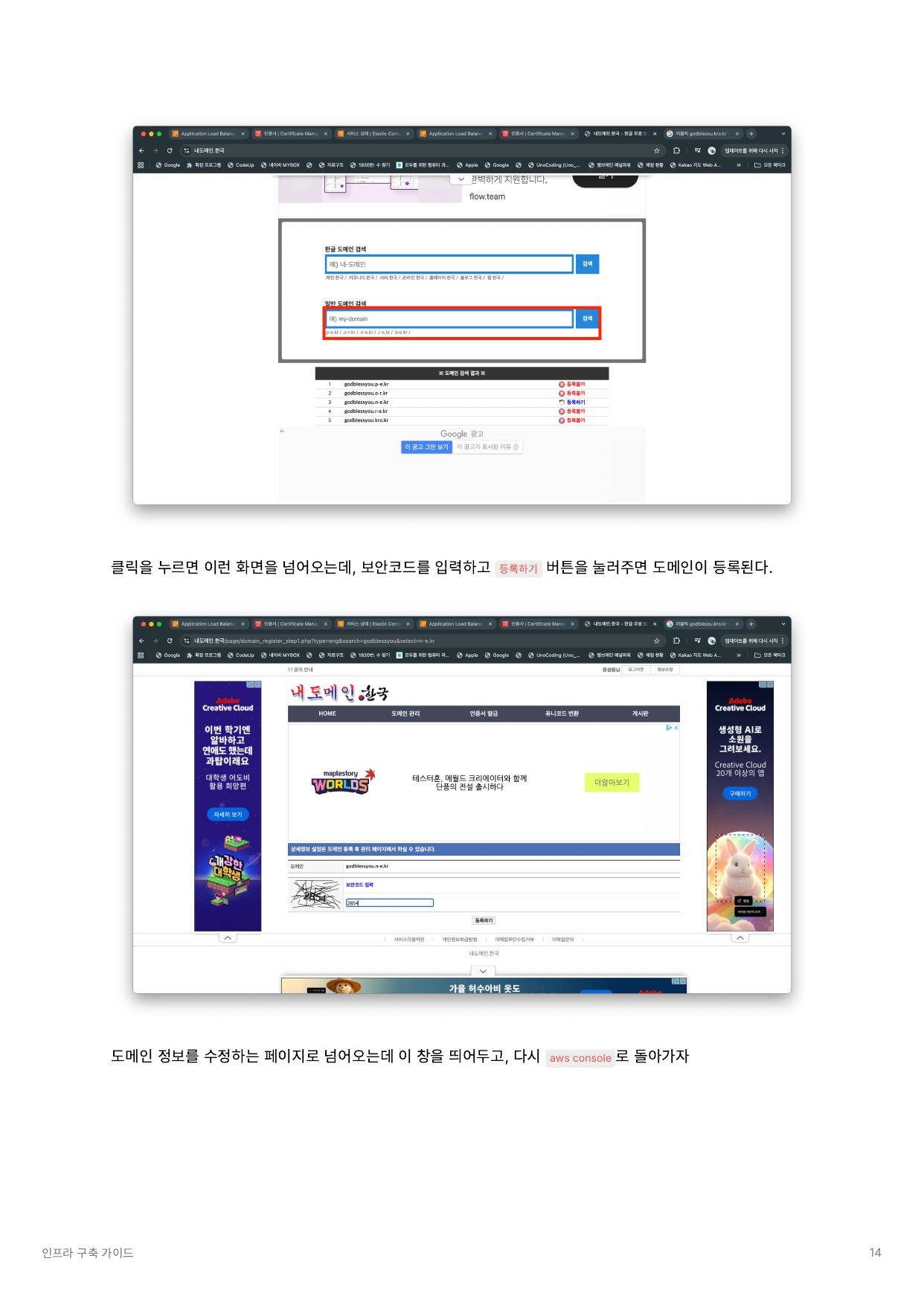

PDF 69페이지를 모두 이미지로 변환해 순서대로 첨부했다.

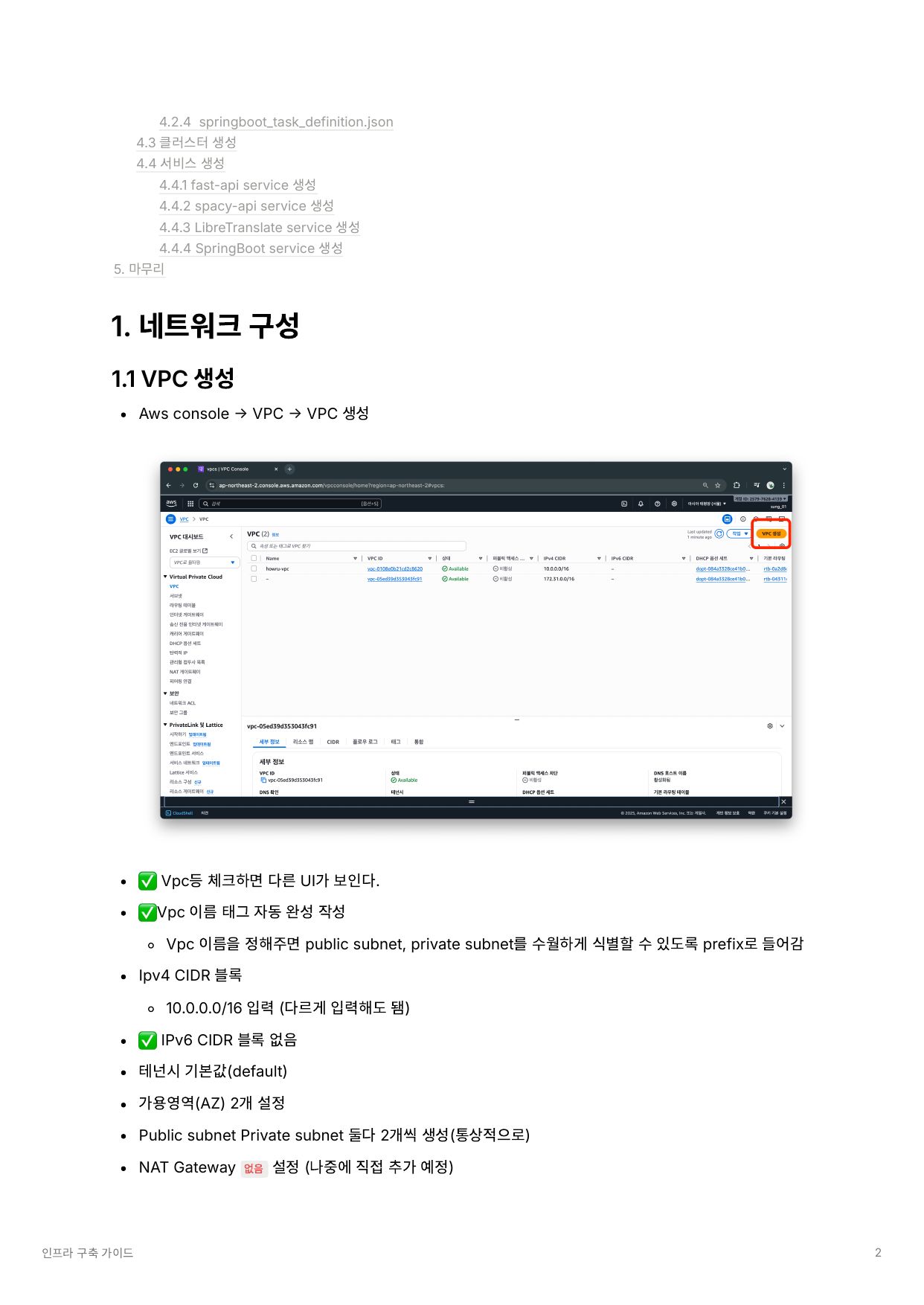

1. 네트워크 설계

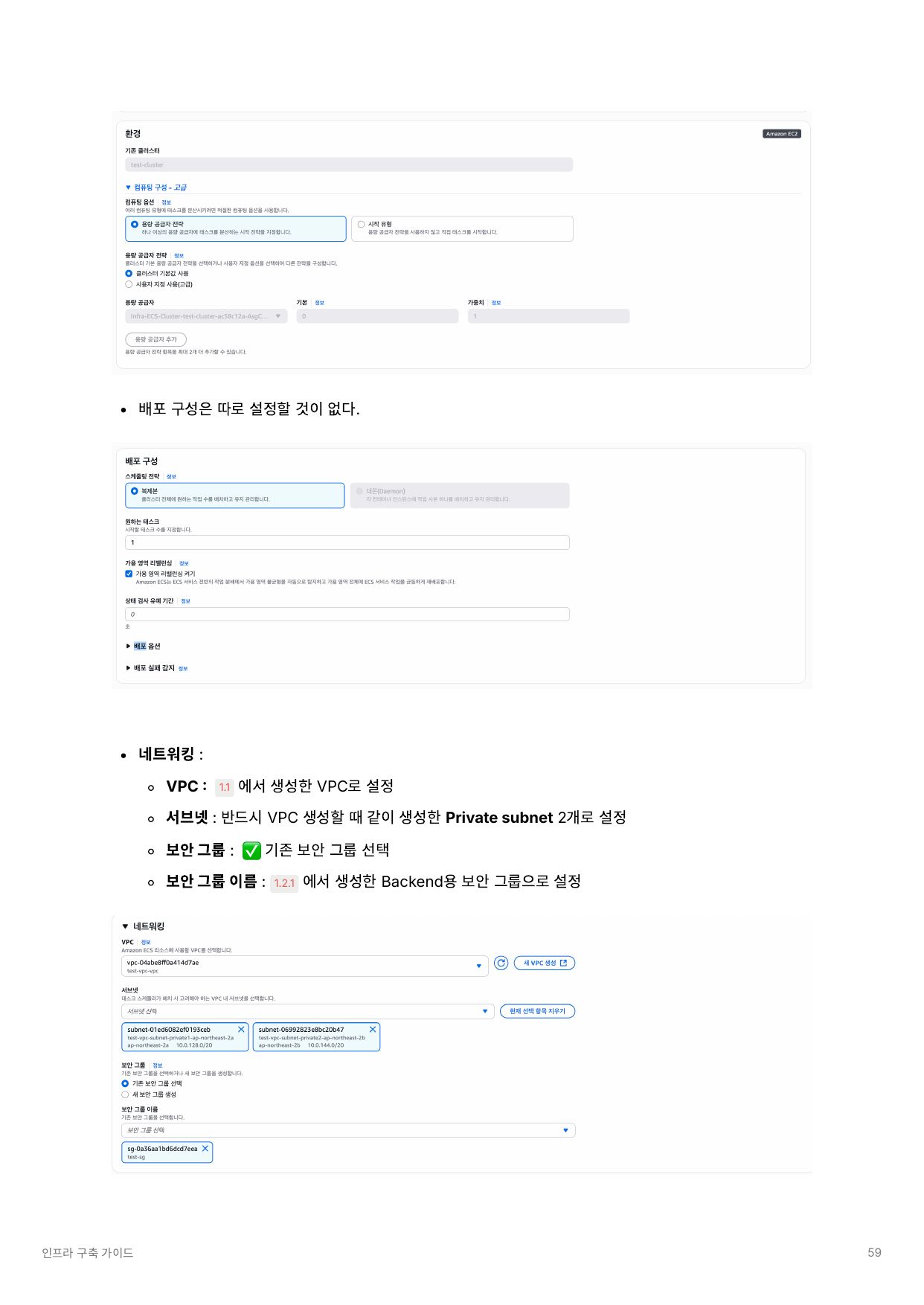

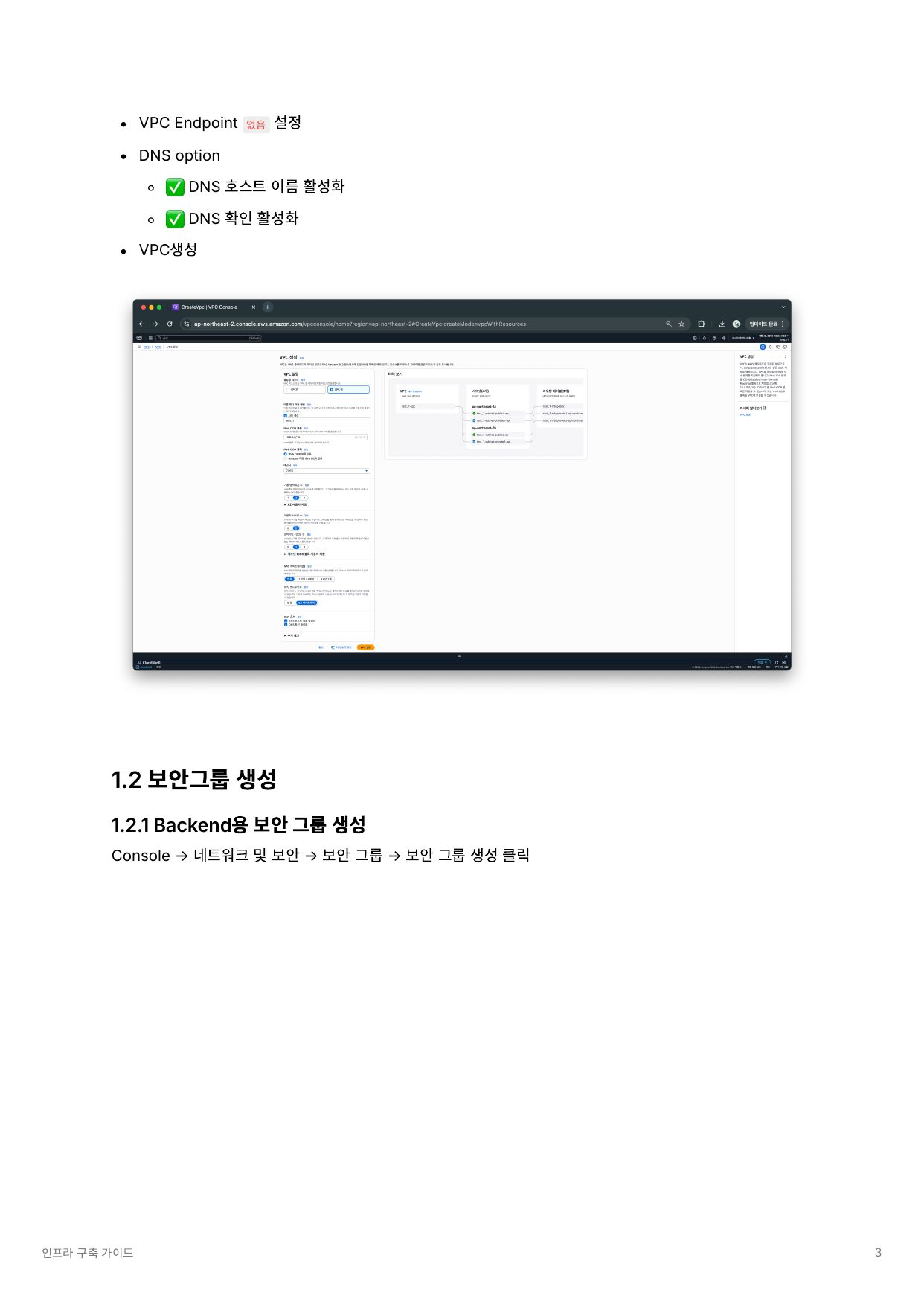

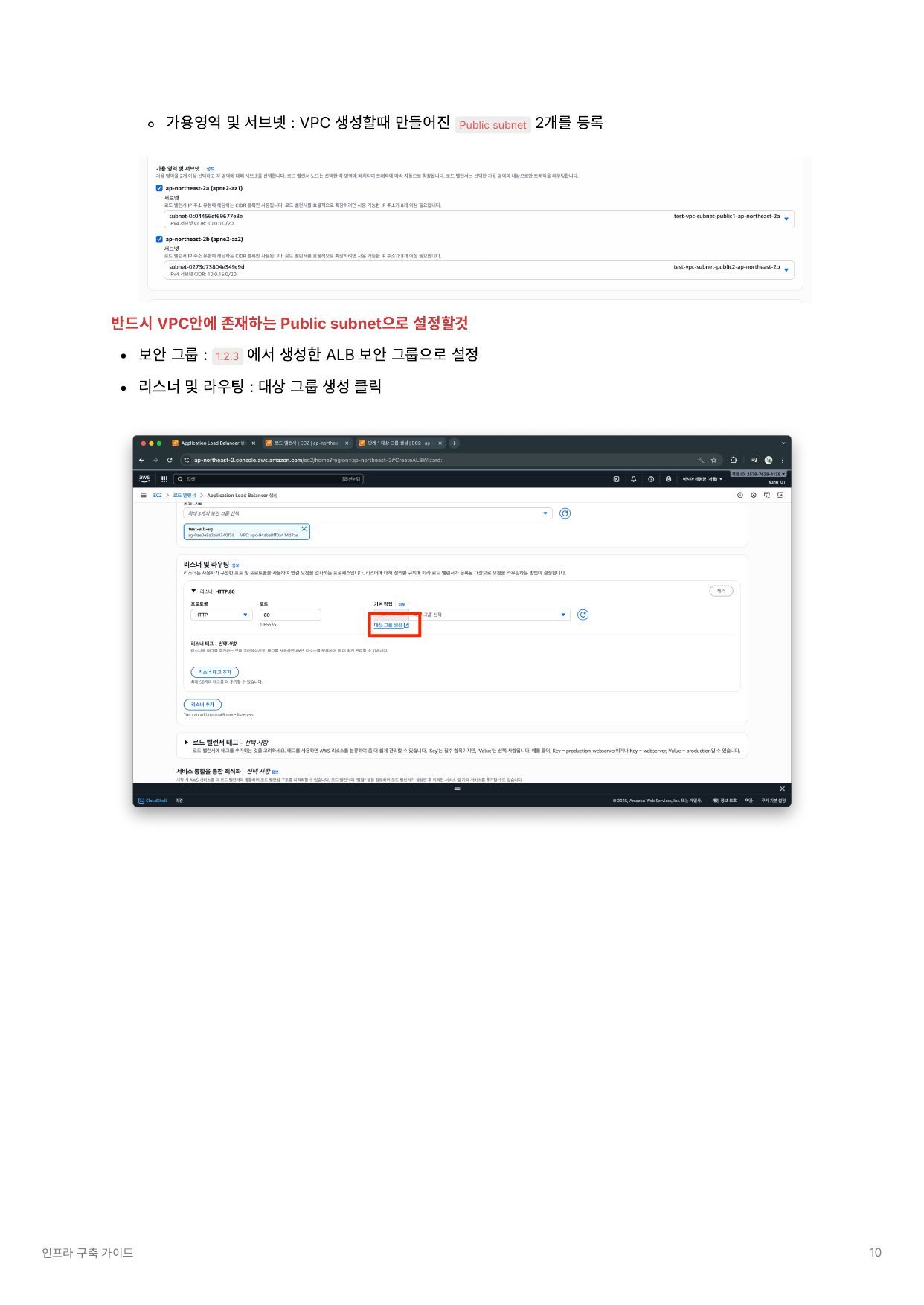

• VPC: 하나의 VPC에서 퍼블릭/프라이빗 서브넷을 분리. AZ 2개 이상으로 구성해 가용성 확보.

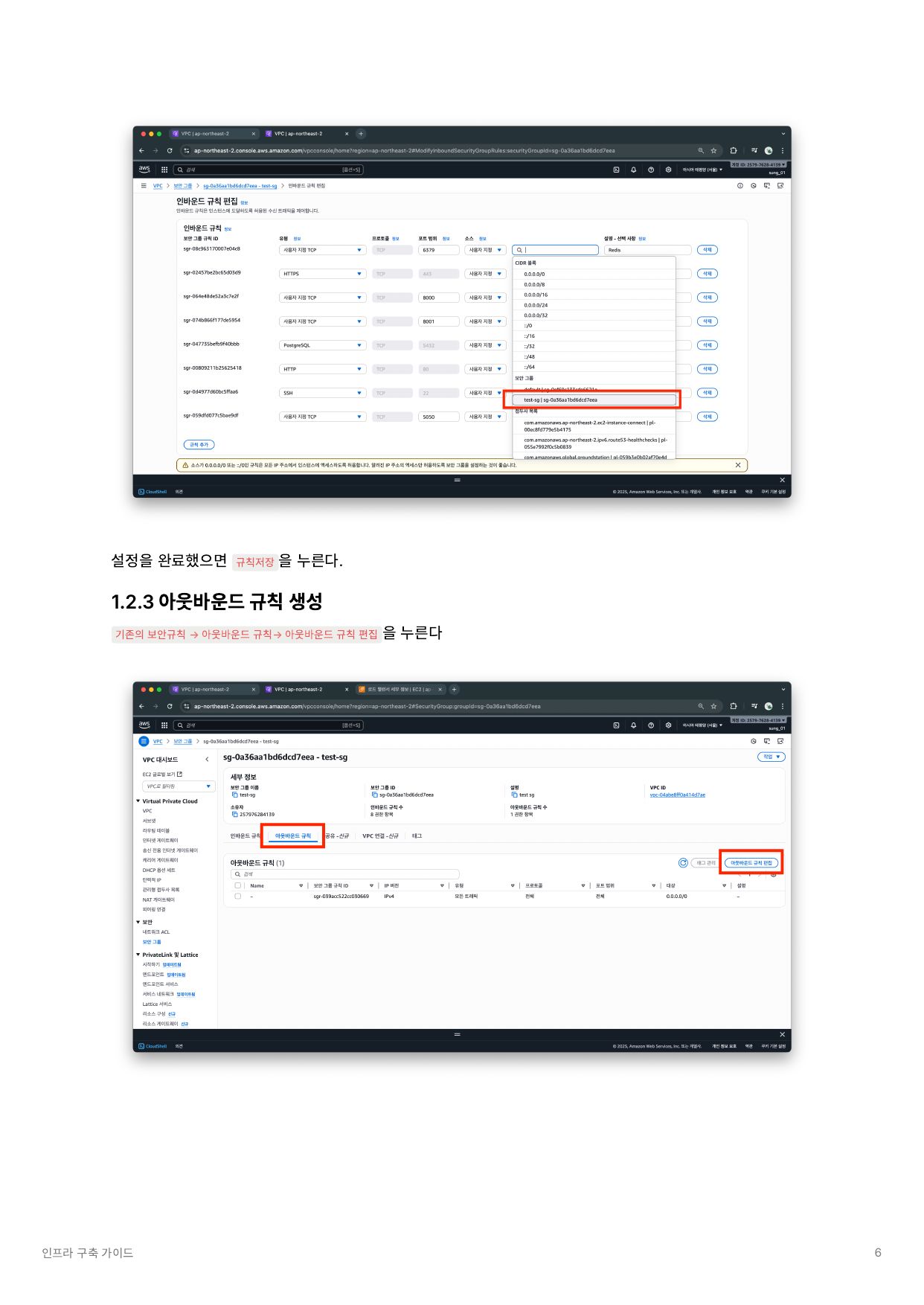

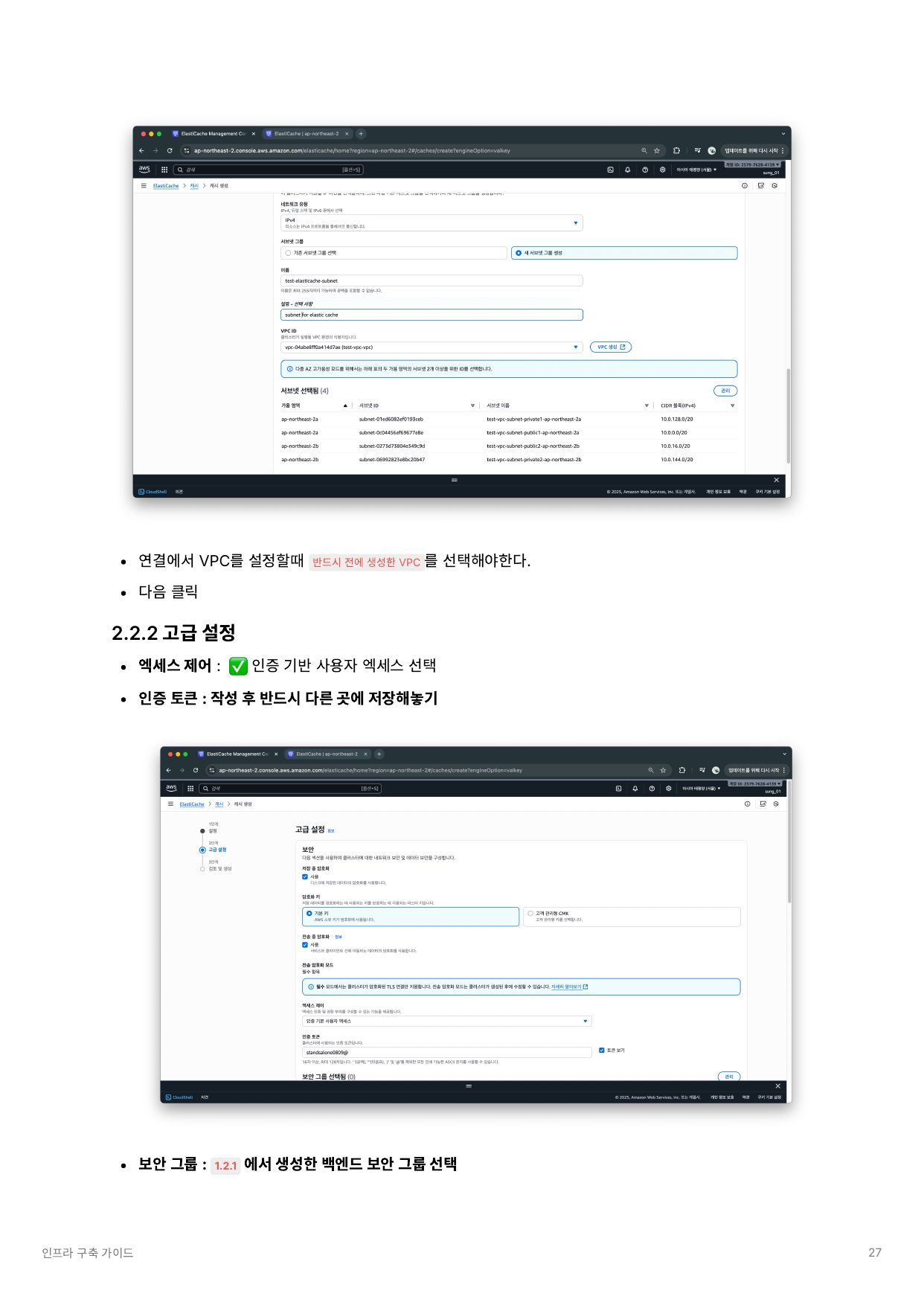

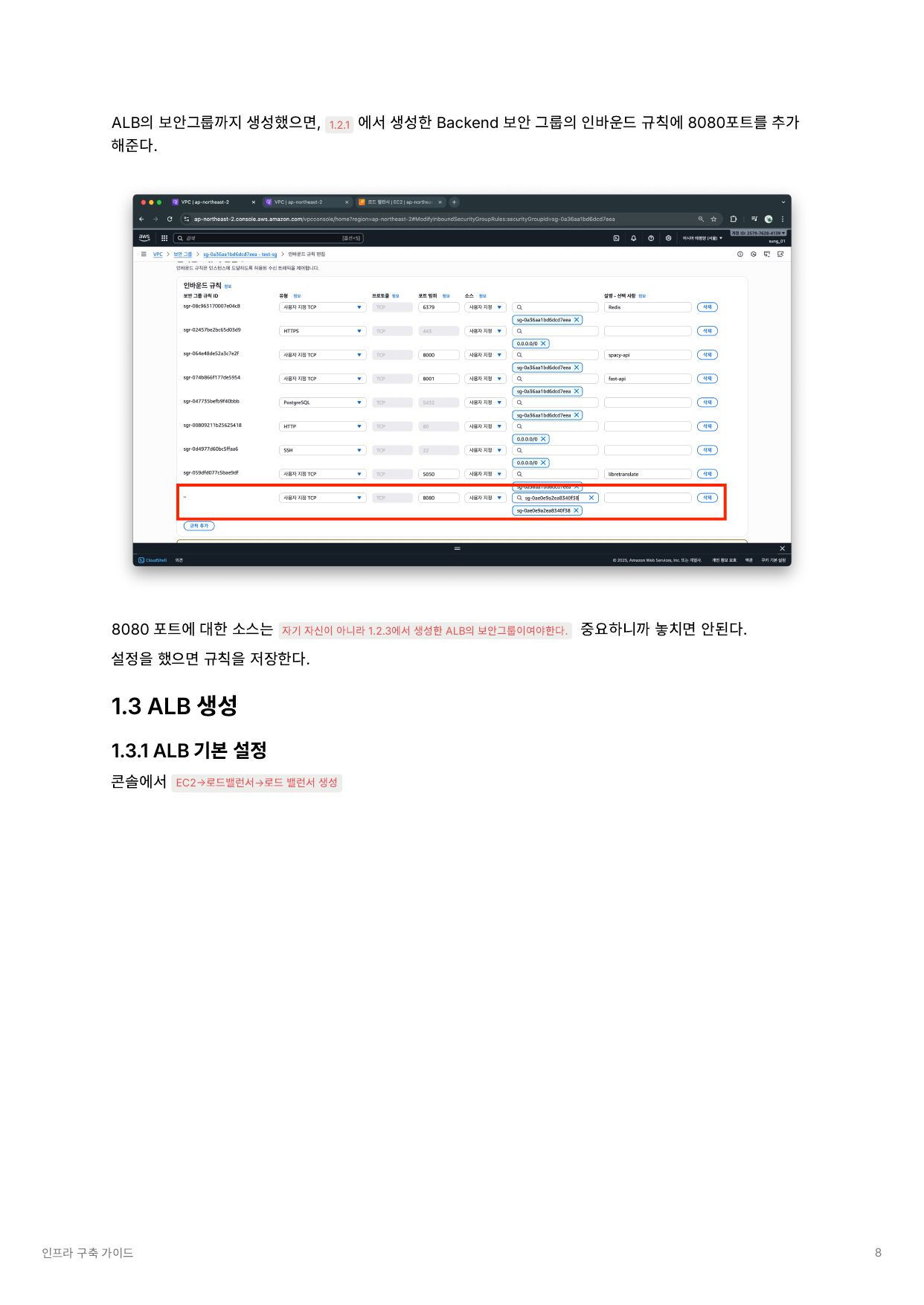

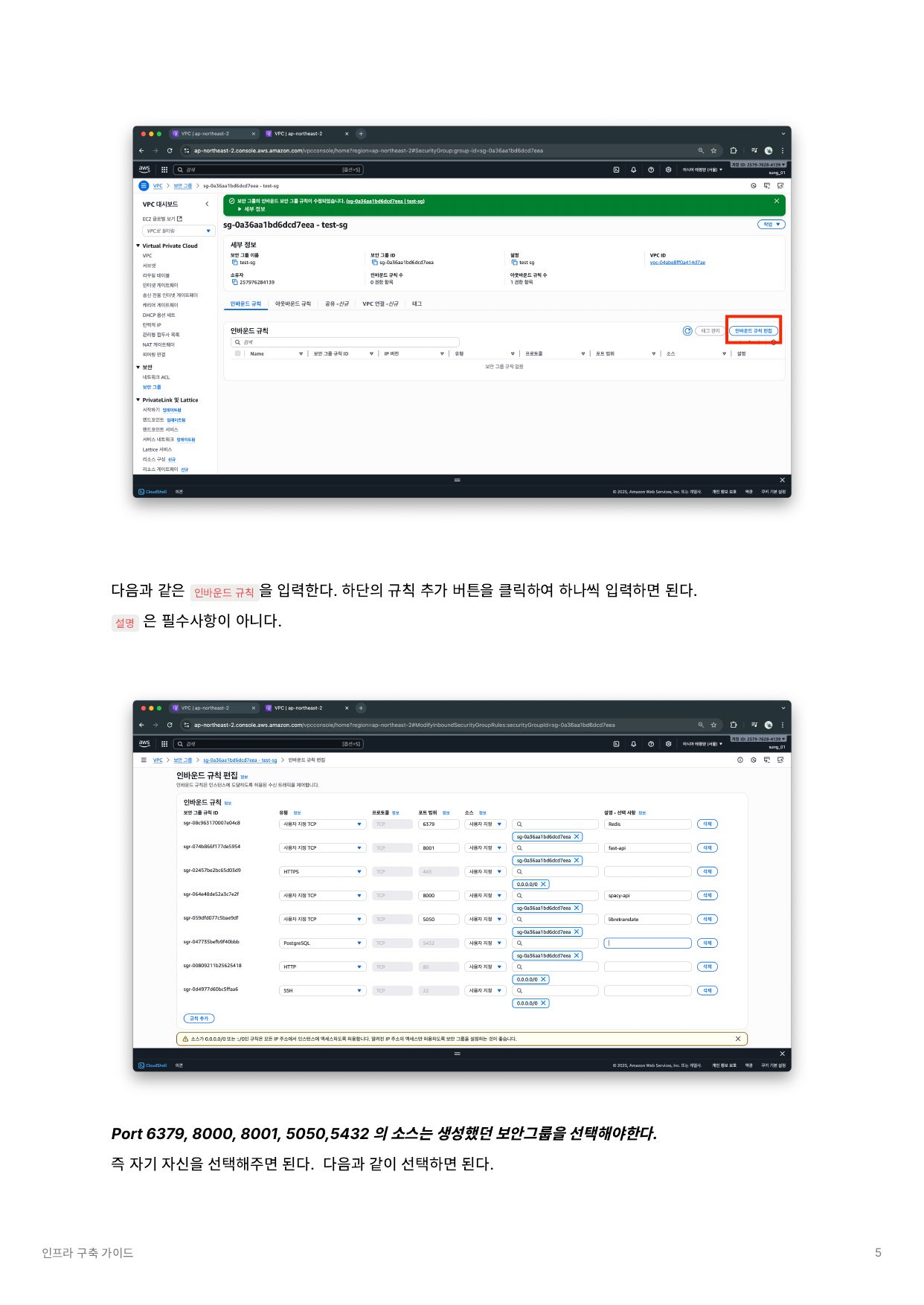

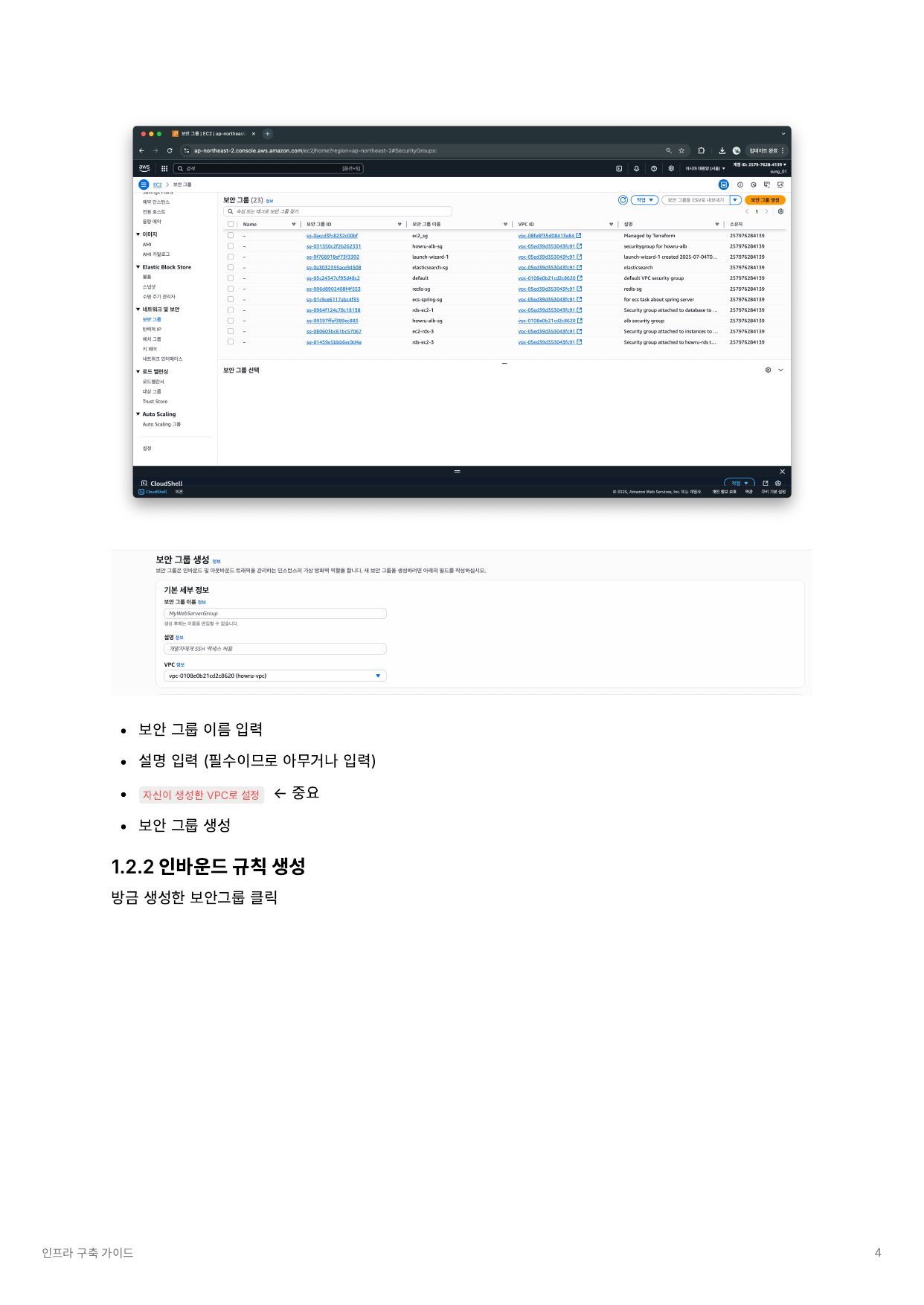

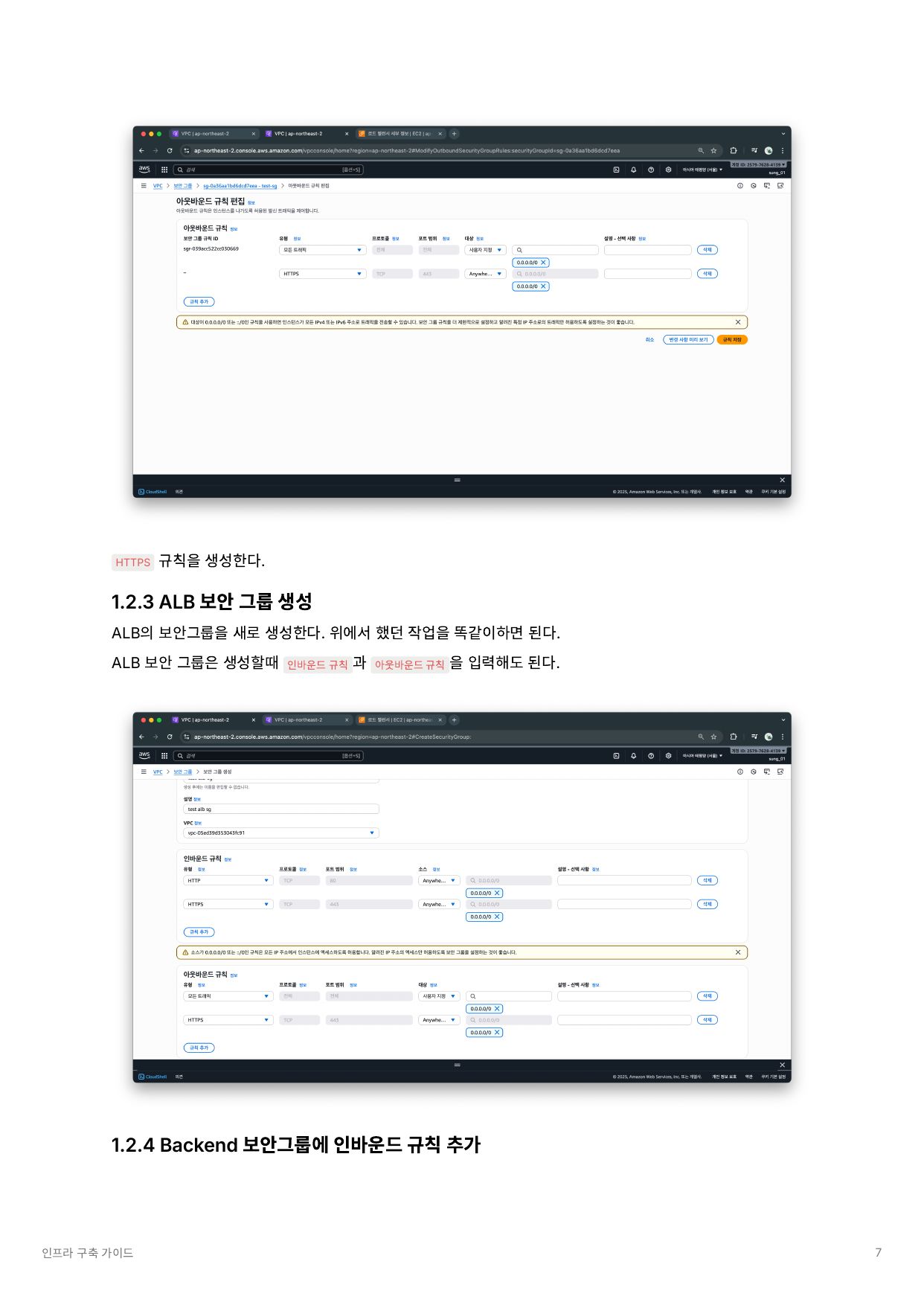

• 보안 그룹: 백엔드용 SG를 만들고, 관리용 SSH는 필요 시에만 임시로 추가. ALB에서만 백엔드 포트로 인바운드 허용.

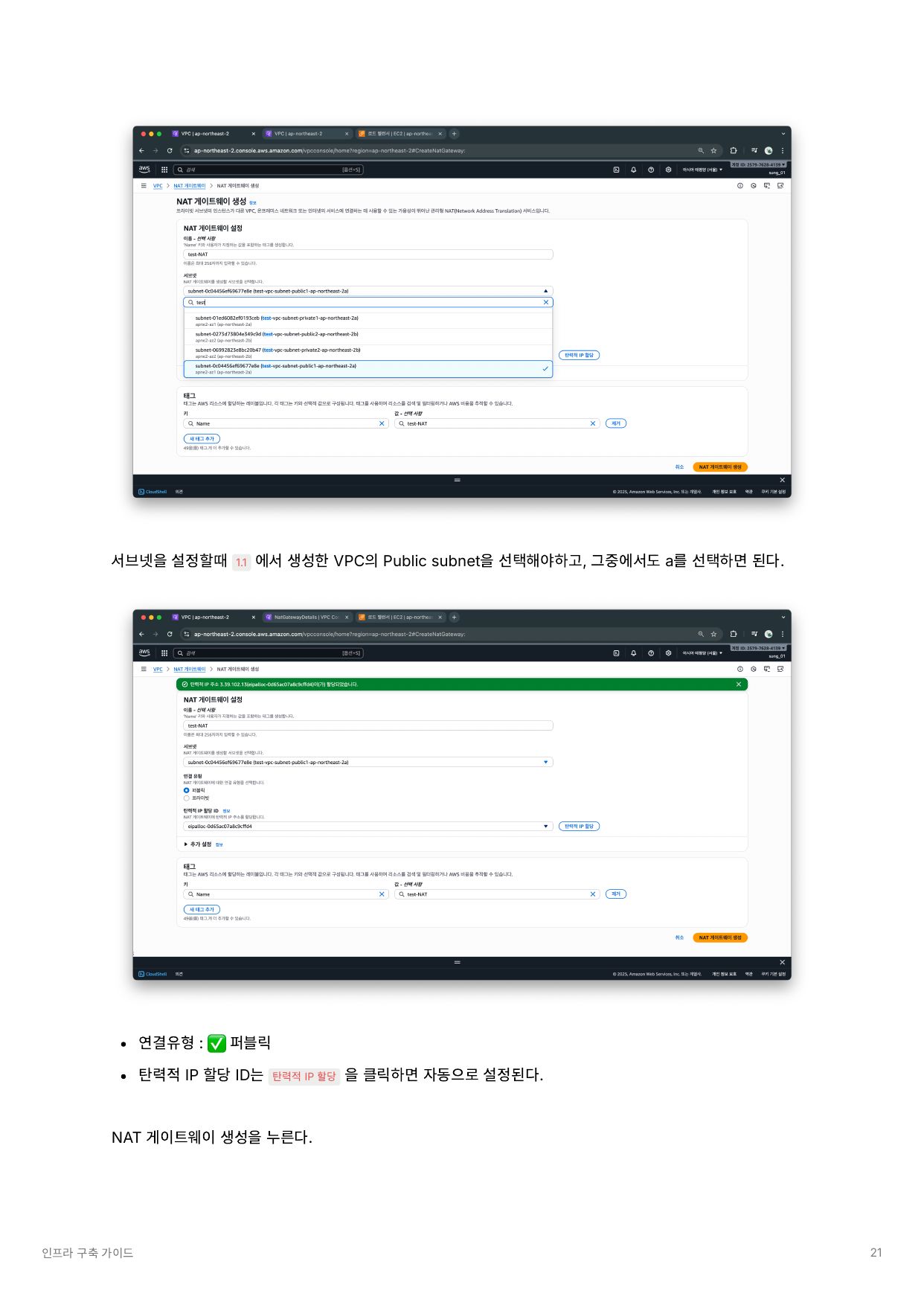

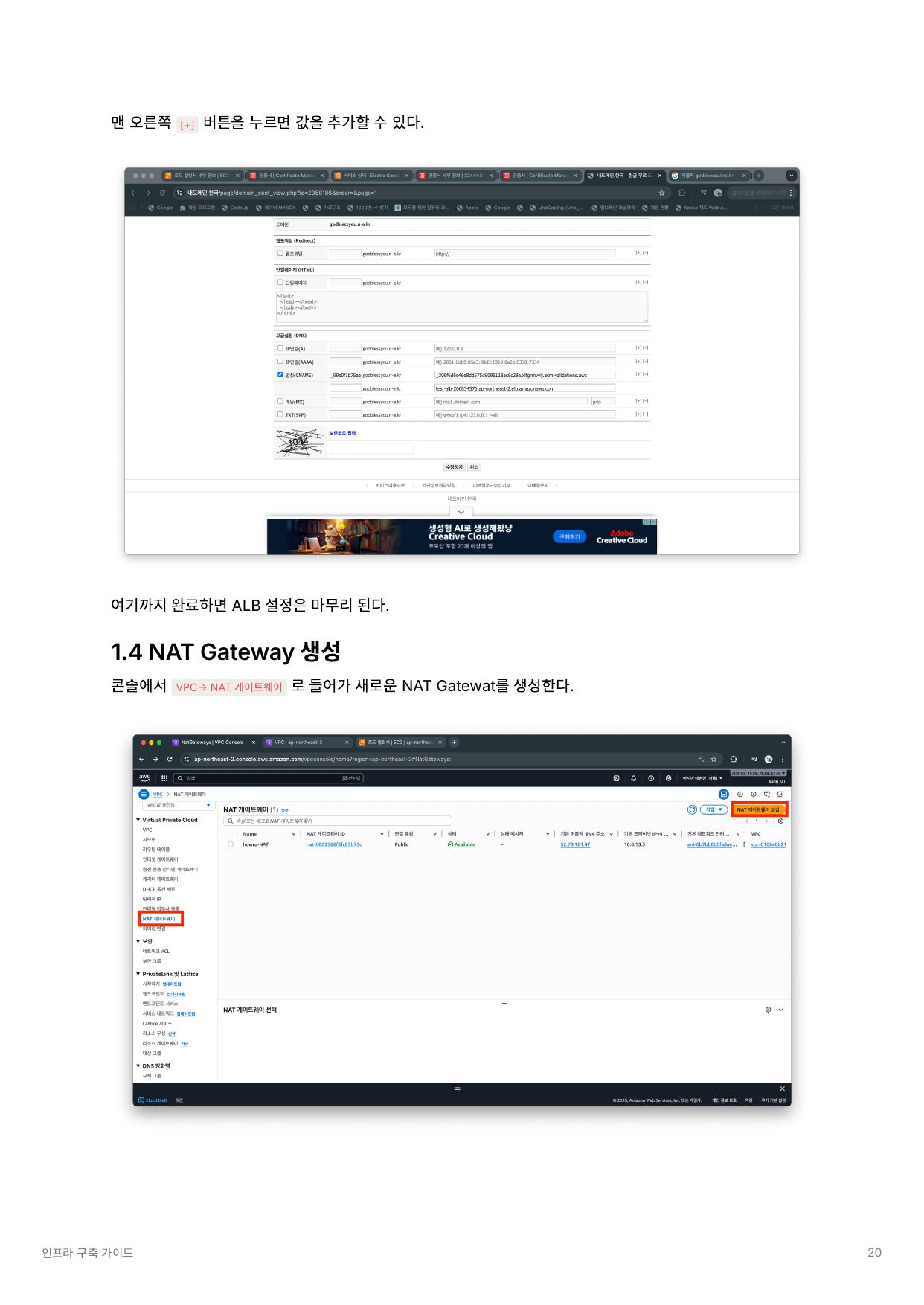

• 라우팅: 퍼블릭 서브넷에 인터넷 게이트웨이, 프라이빗 서브넷에 NAT 게이트웨이 연결. 라우팅 테이블이 올바른지 재확인.

2. 데이터 계층 (RDS & Redis)

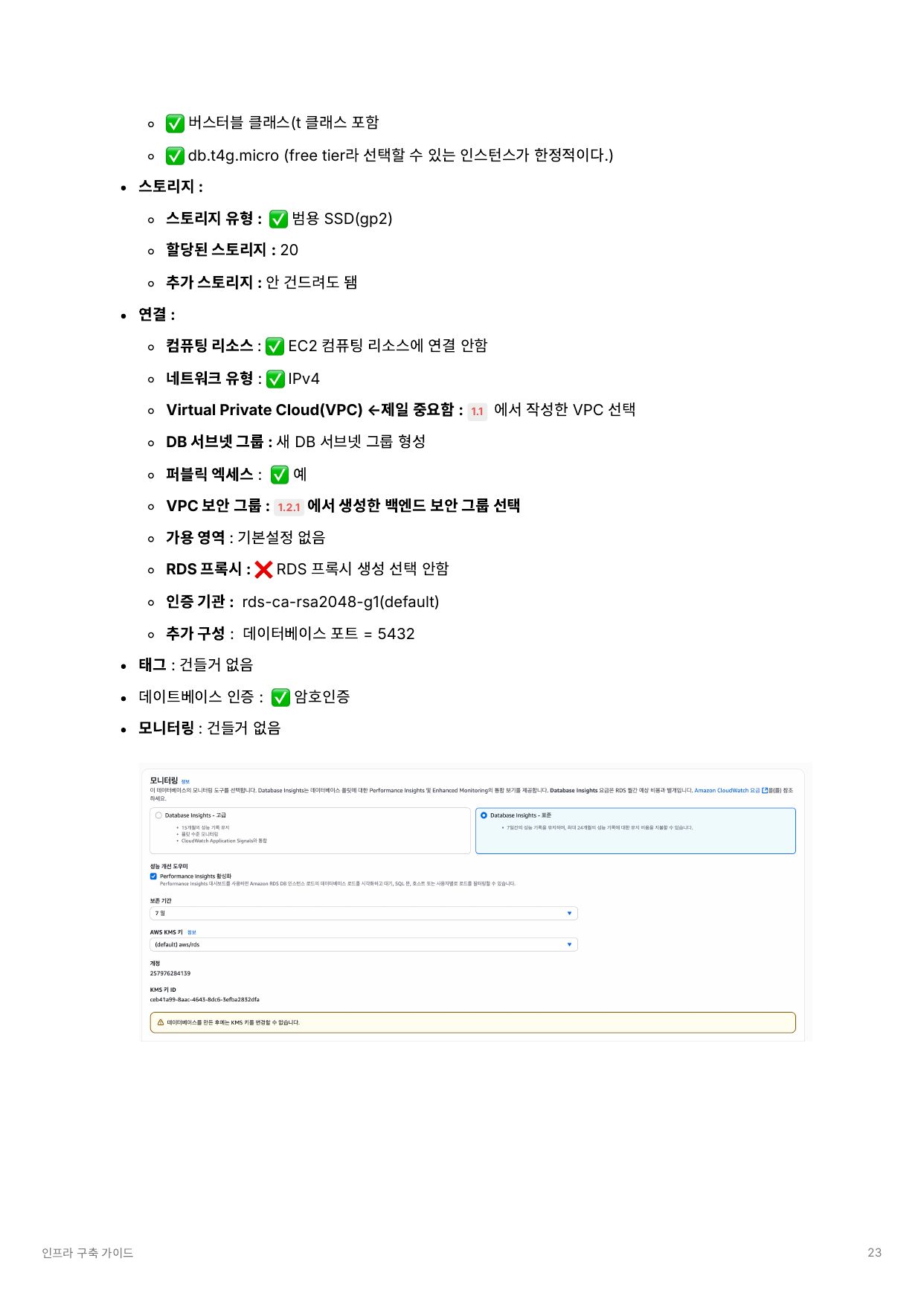

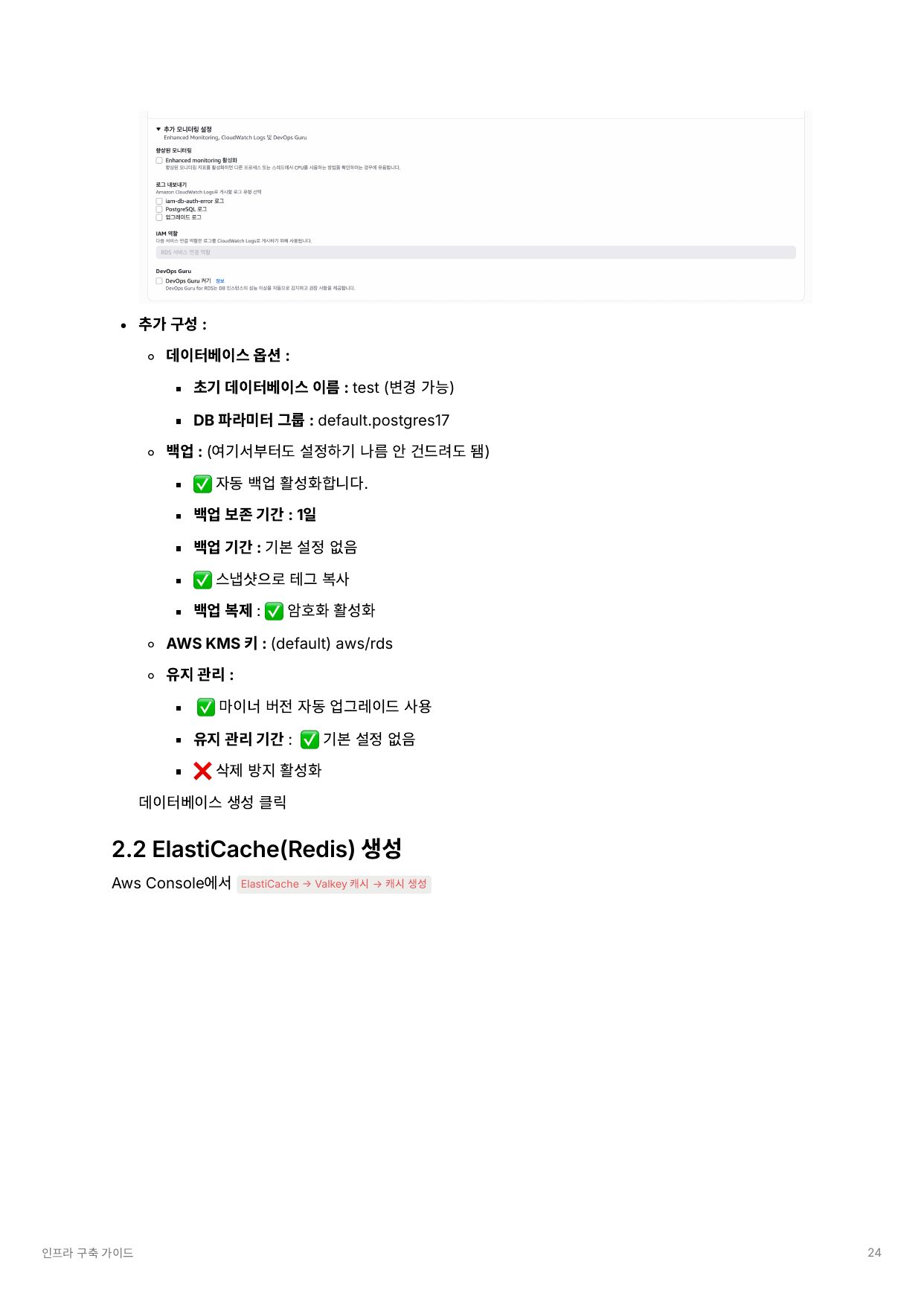

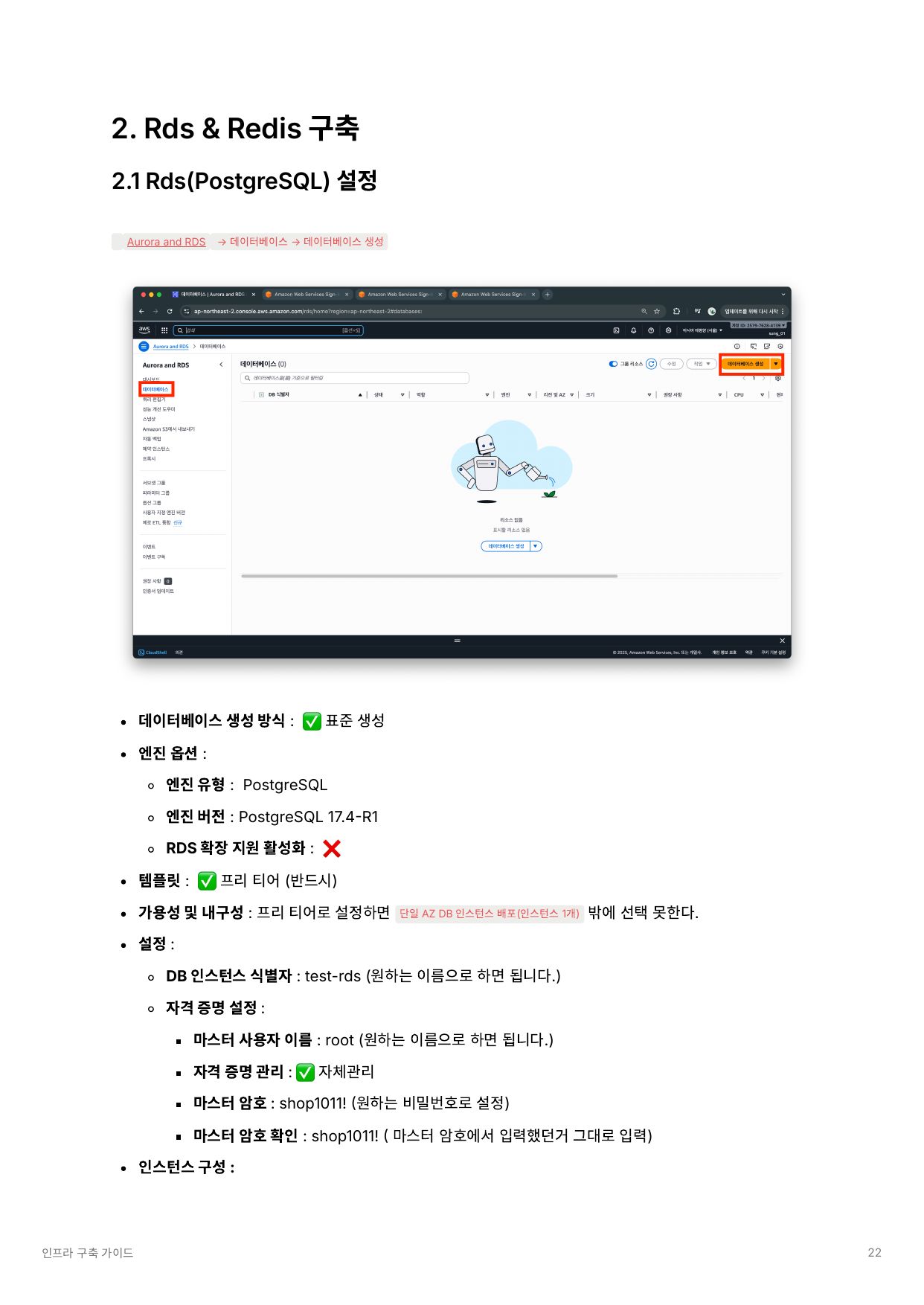

• RDS (PostgreSQL): 파라미터 그룹/옵션 그룹 설정 후 프라이빗 서브넷에 생성. 백업 보존 기간과 다중 AZ 옵션 체크.

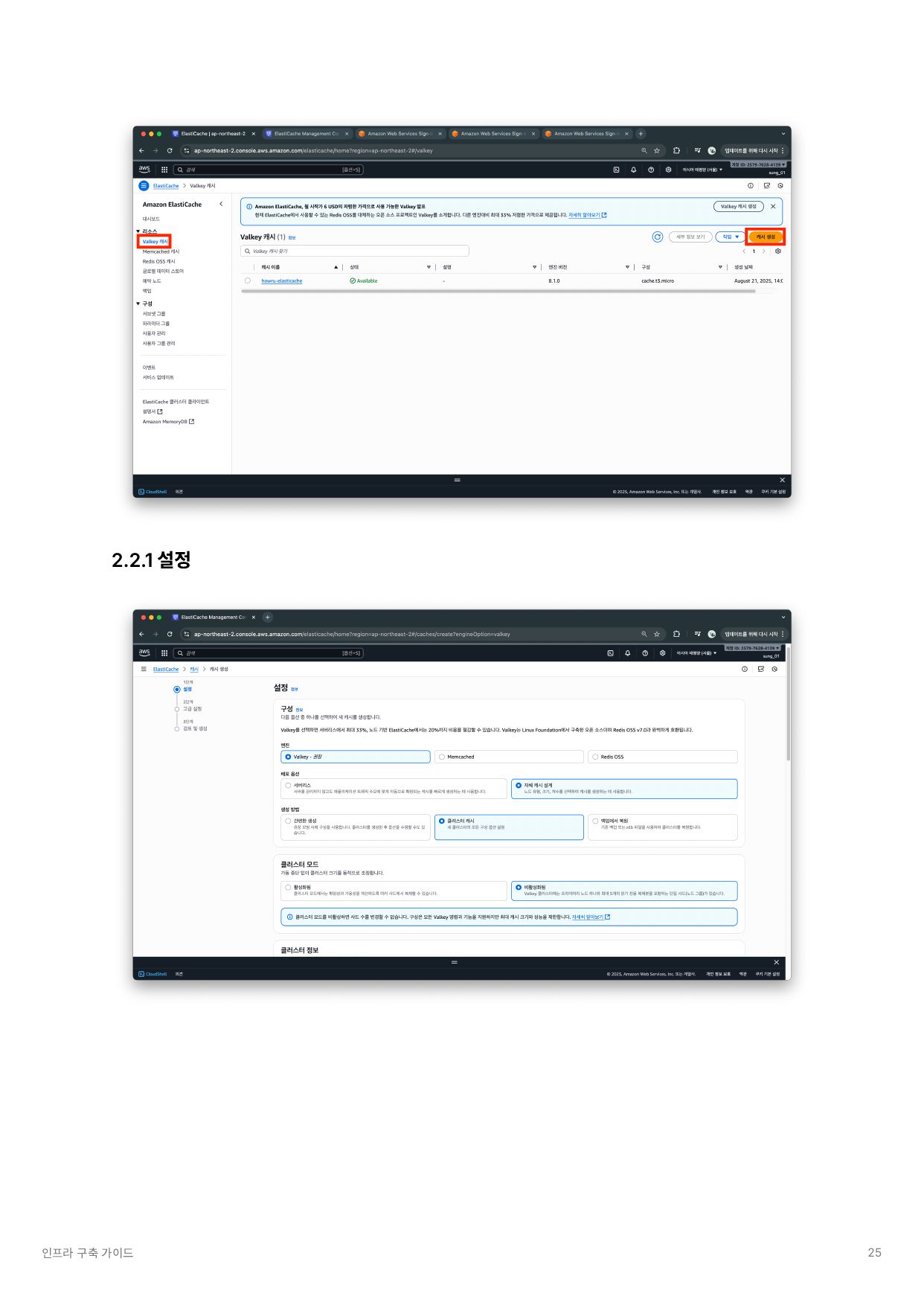

• ElasticCache Redis: 파라미터 그룹 생성 → 복제 그룹 생성 → 파이널 스냅샷 설정. 애플리케이션 보안 그룹만 접근 허용.

3. 빌드·배포 파이프라인 (GitHub Actions + ECR)

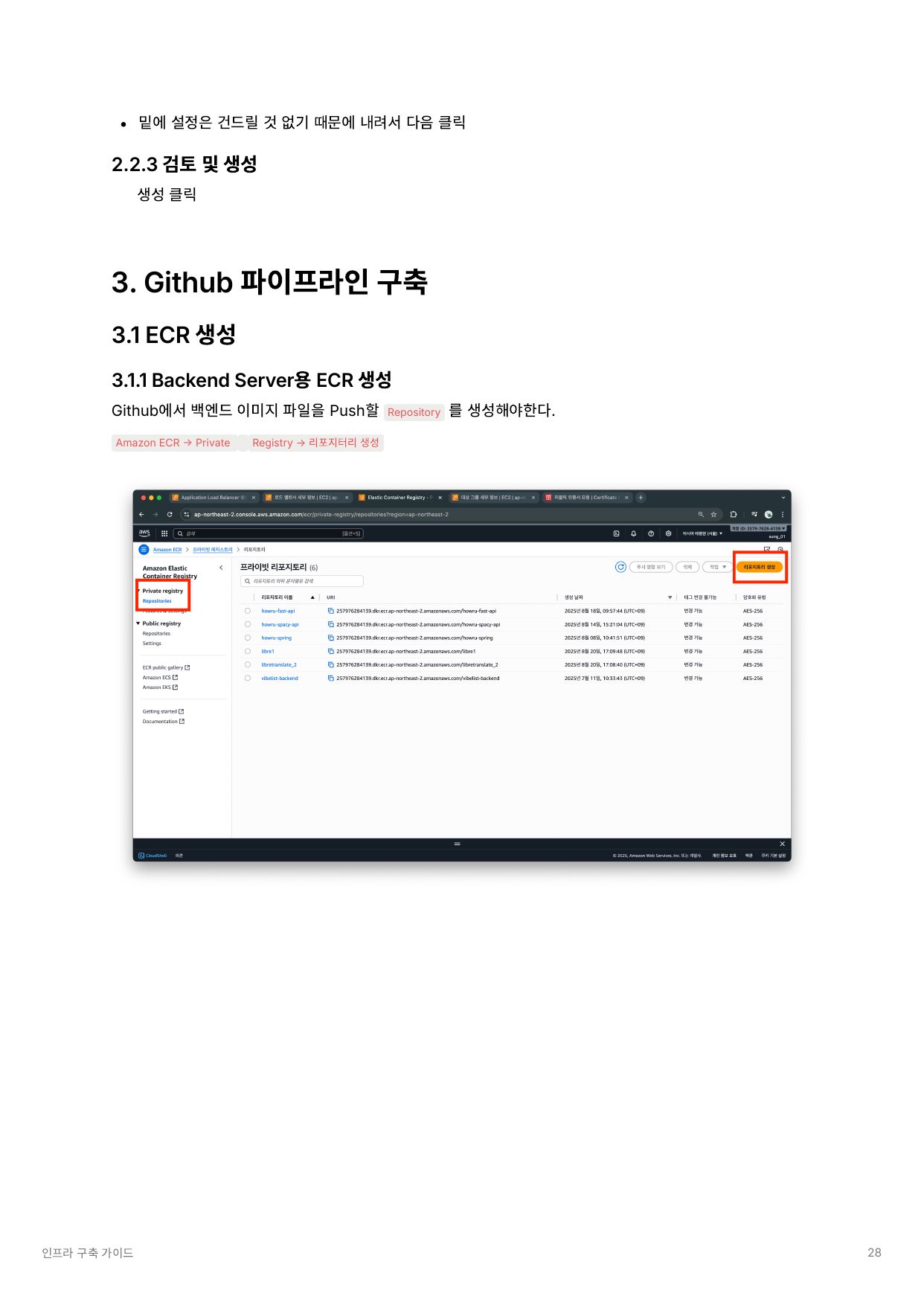

• ECR 리포지토리: 서비스별로 리포 분리(backend, qa, server-app, base-app 등). 이미지 태그 규칙은 git sha 또는 latest+버전 번호.

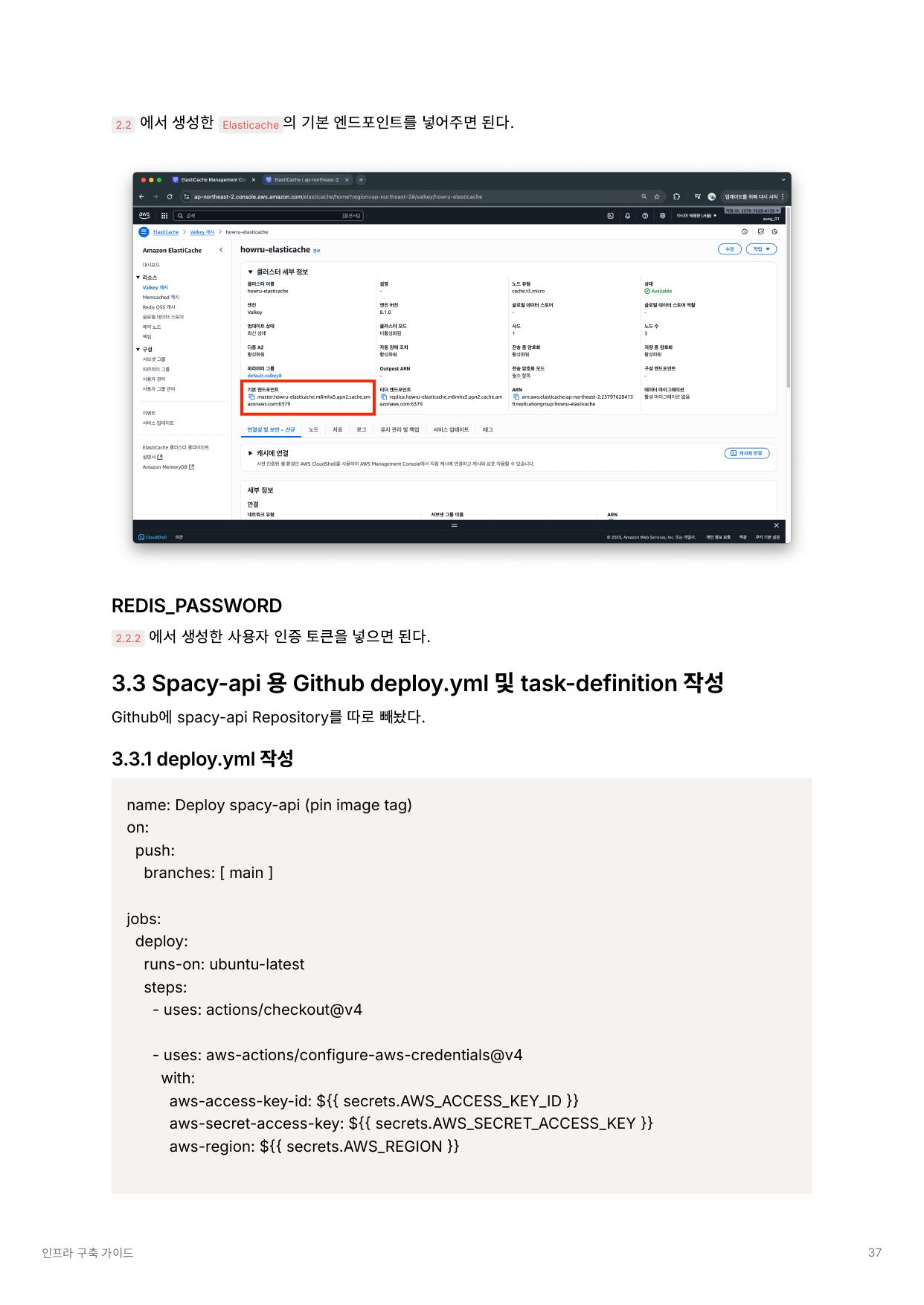

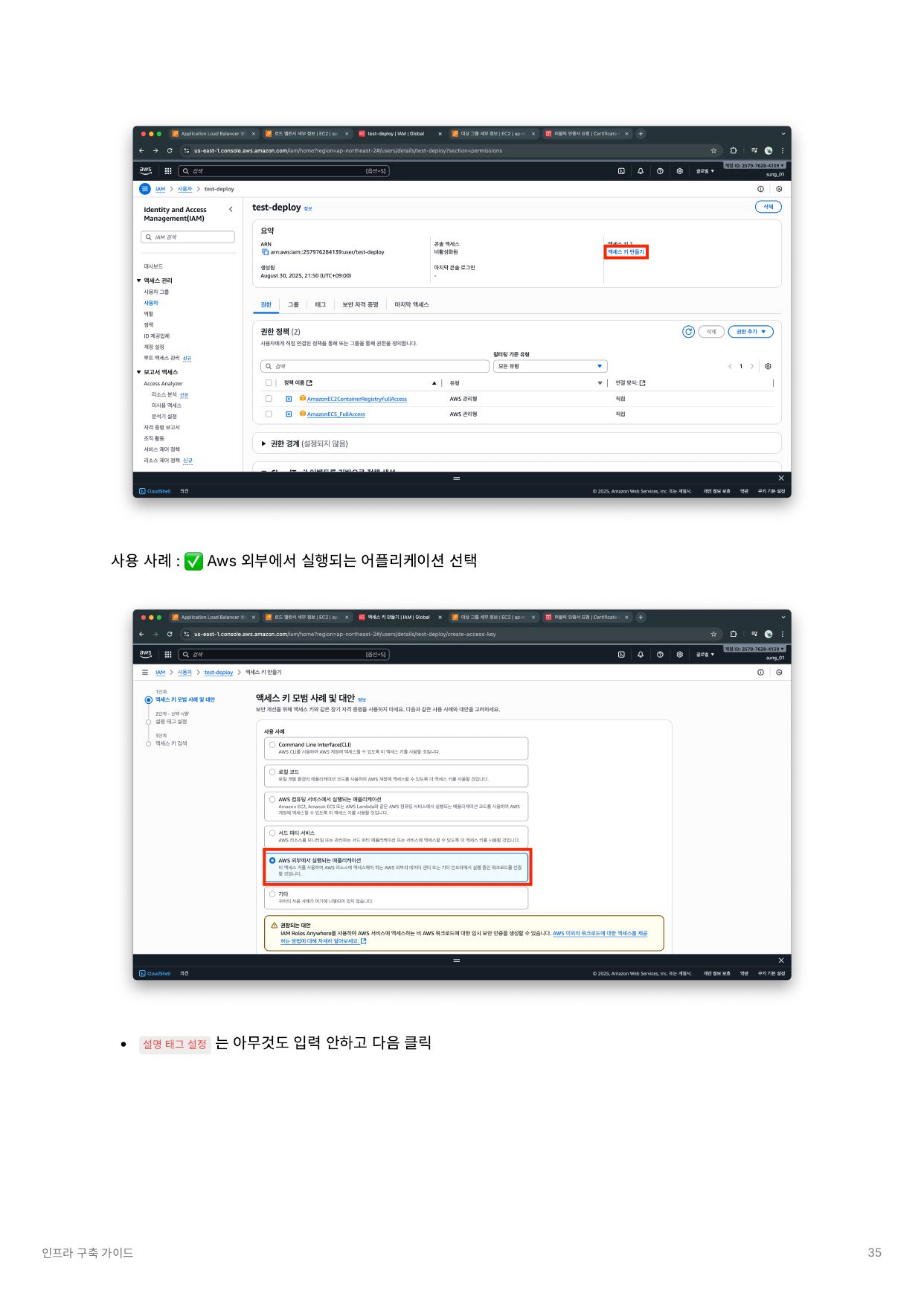

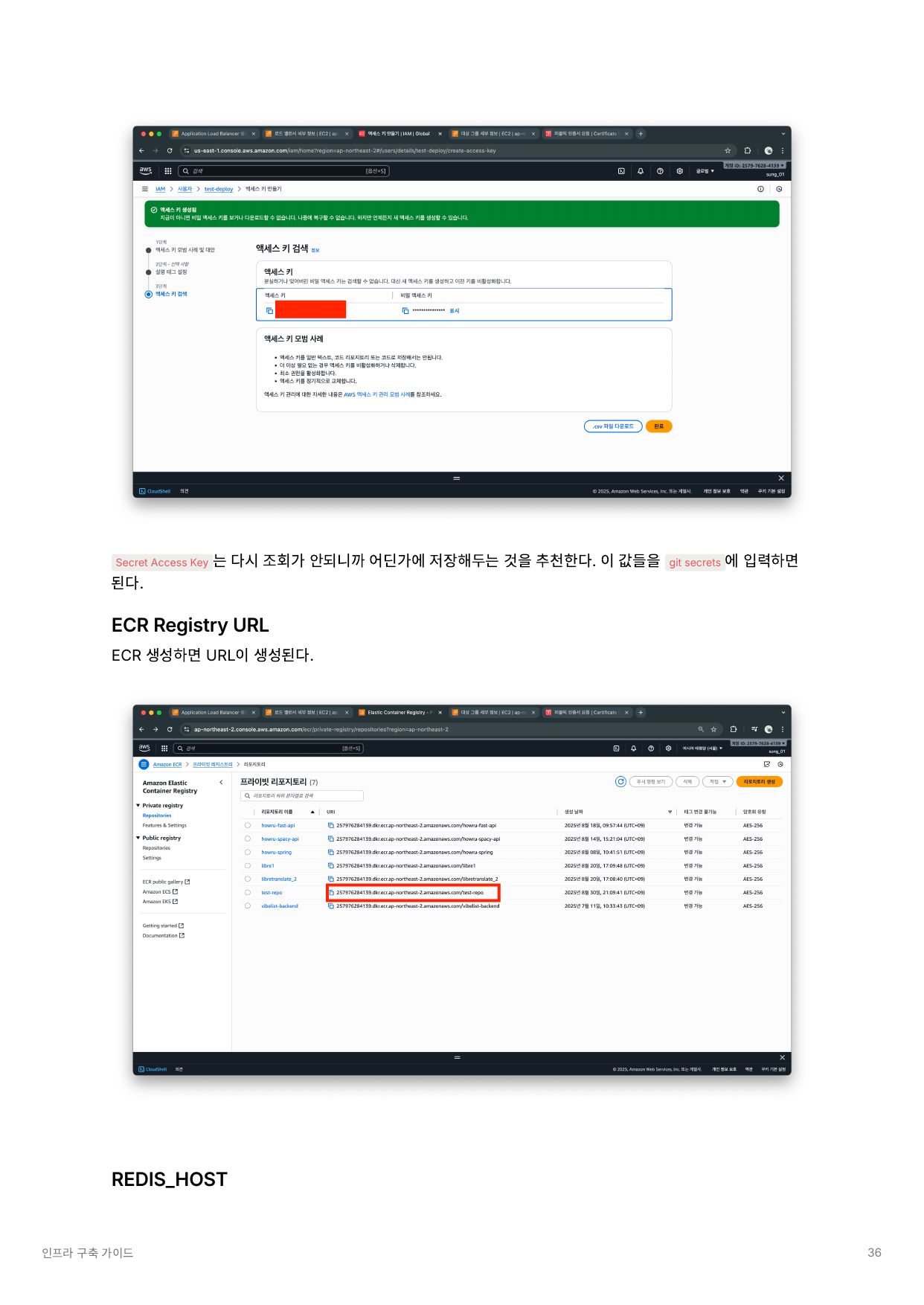

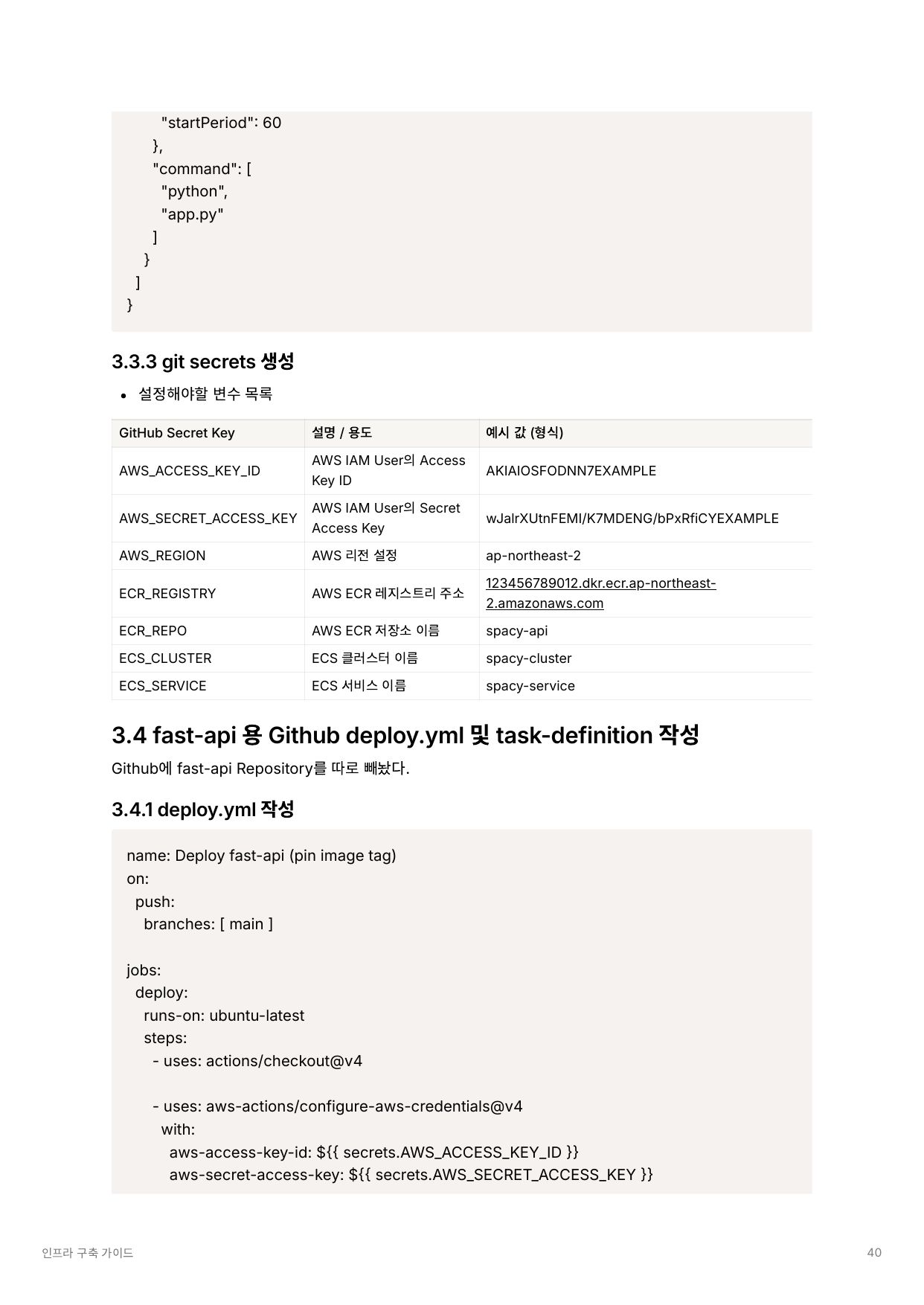

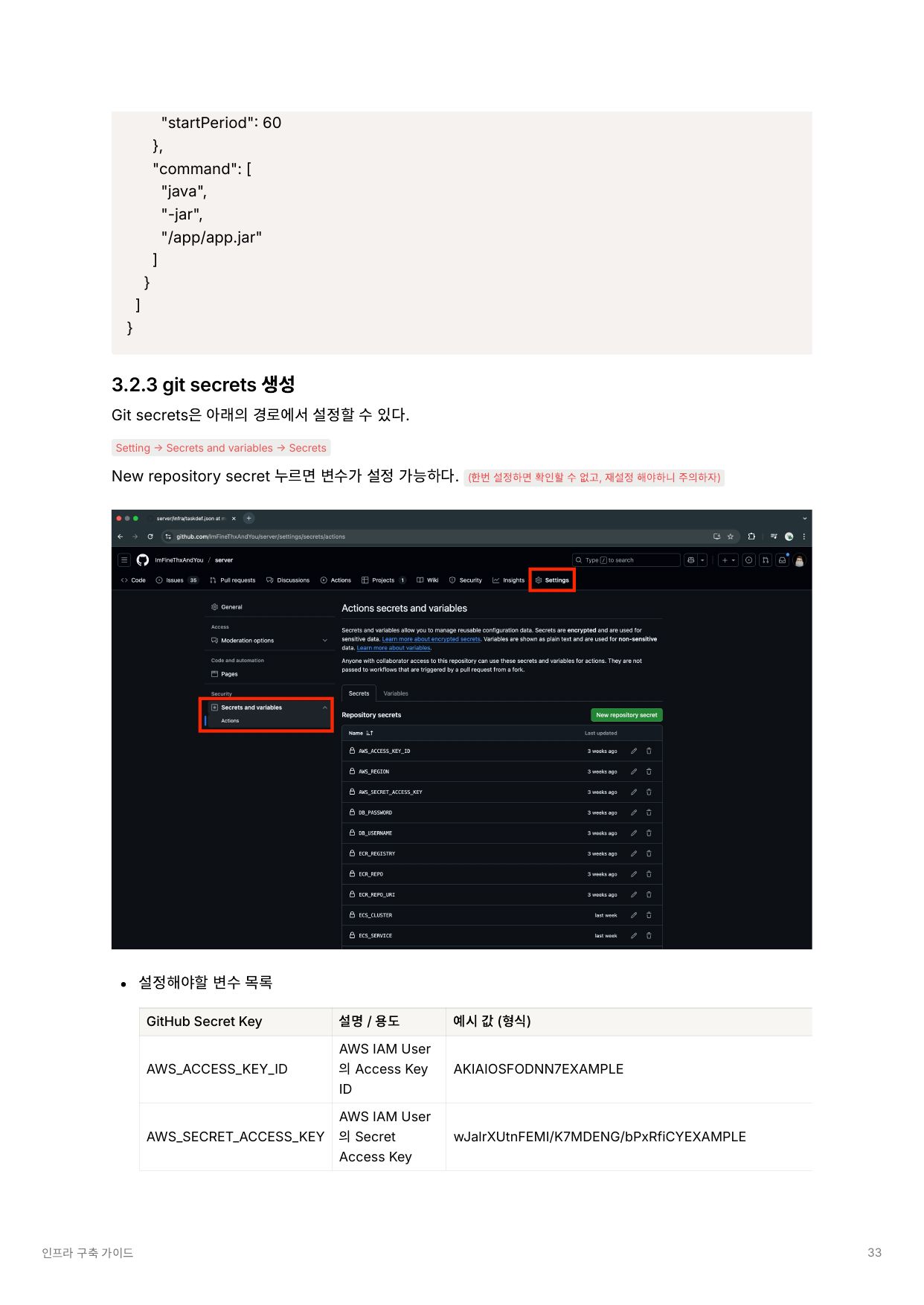

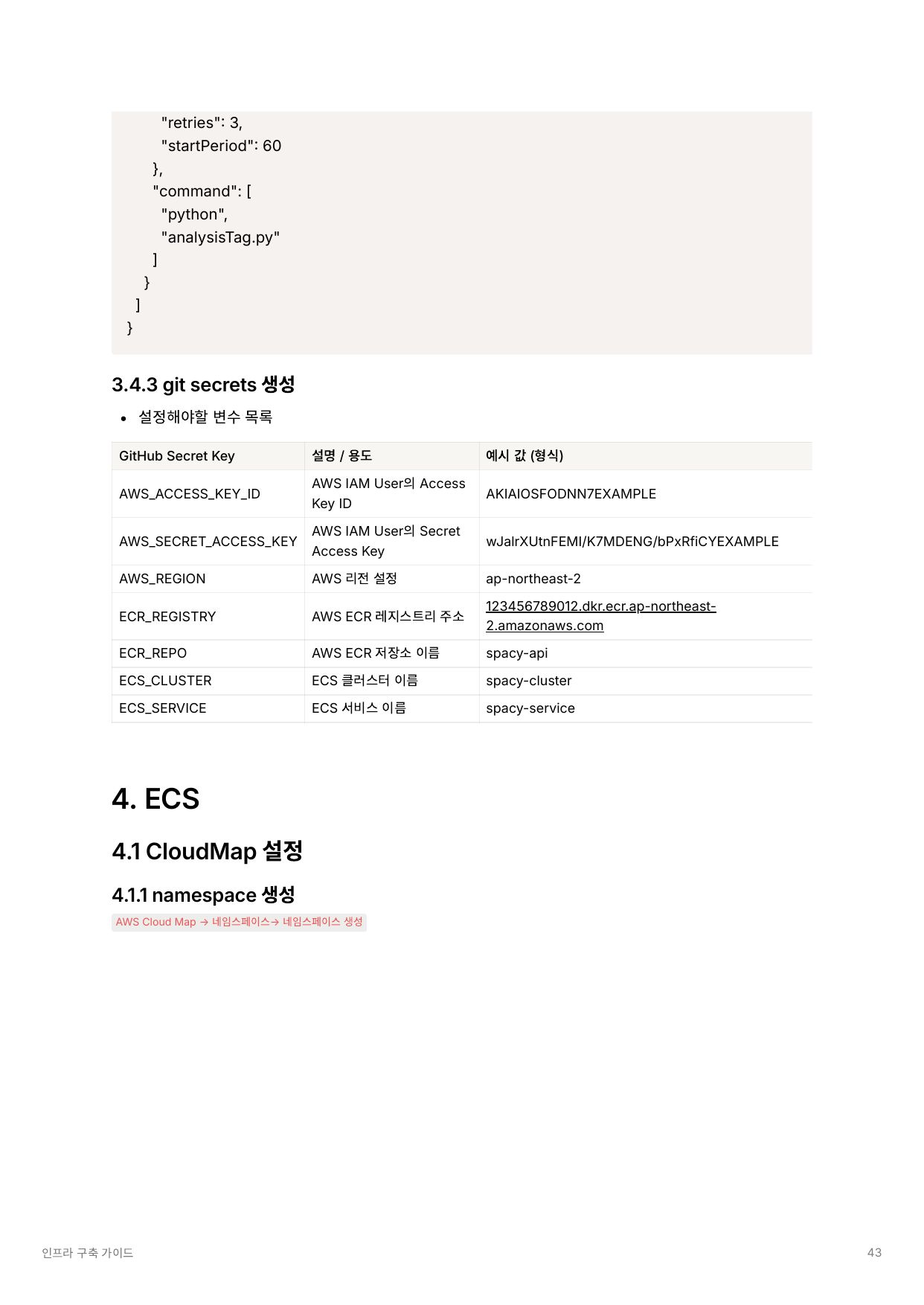

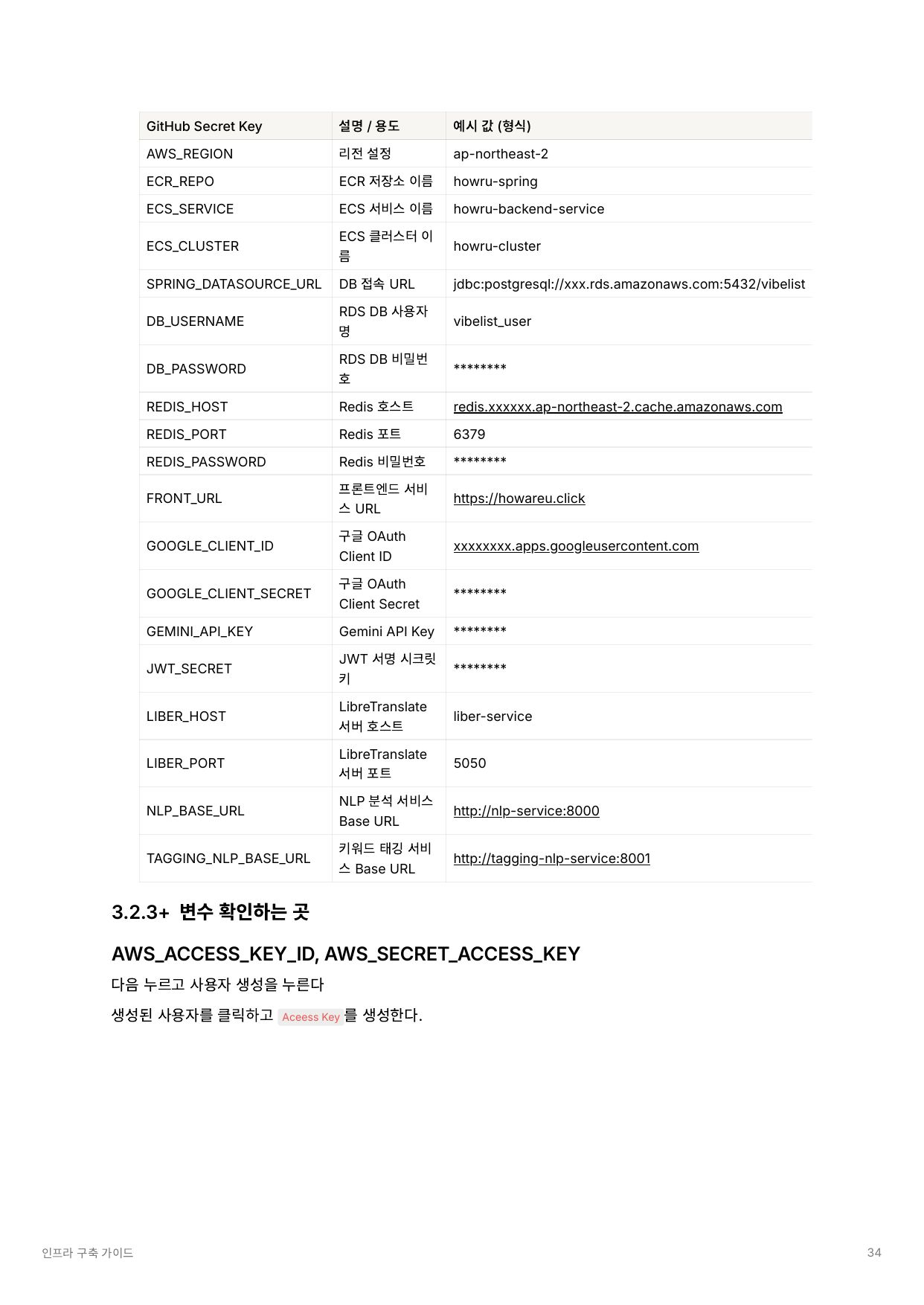

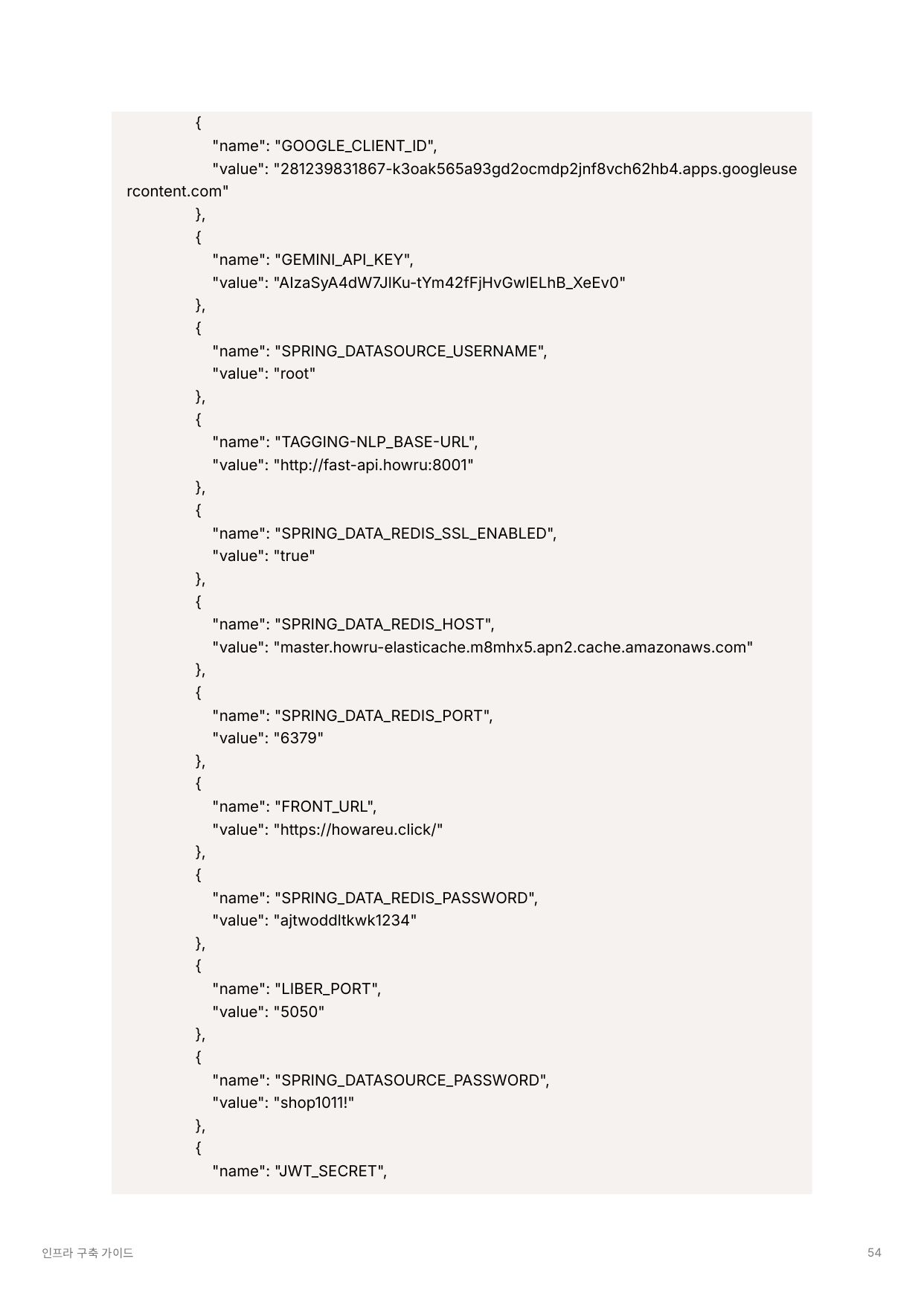

• 필수 시크릿: AWS_ACCESS_KEY_ID, AWS_SECRET_ACCESS_KEY, ECR_REGISTRY_URI, REDIS_HOST, REDIS_PASSWORD 등을 GitHub Secrets에 저장.
• 워크플로우 구조

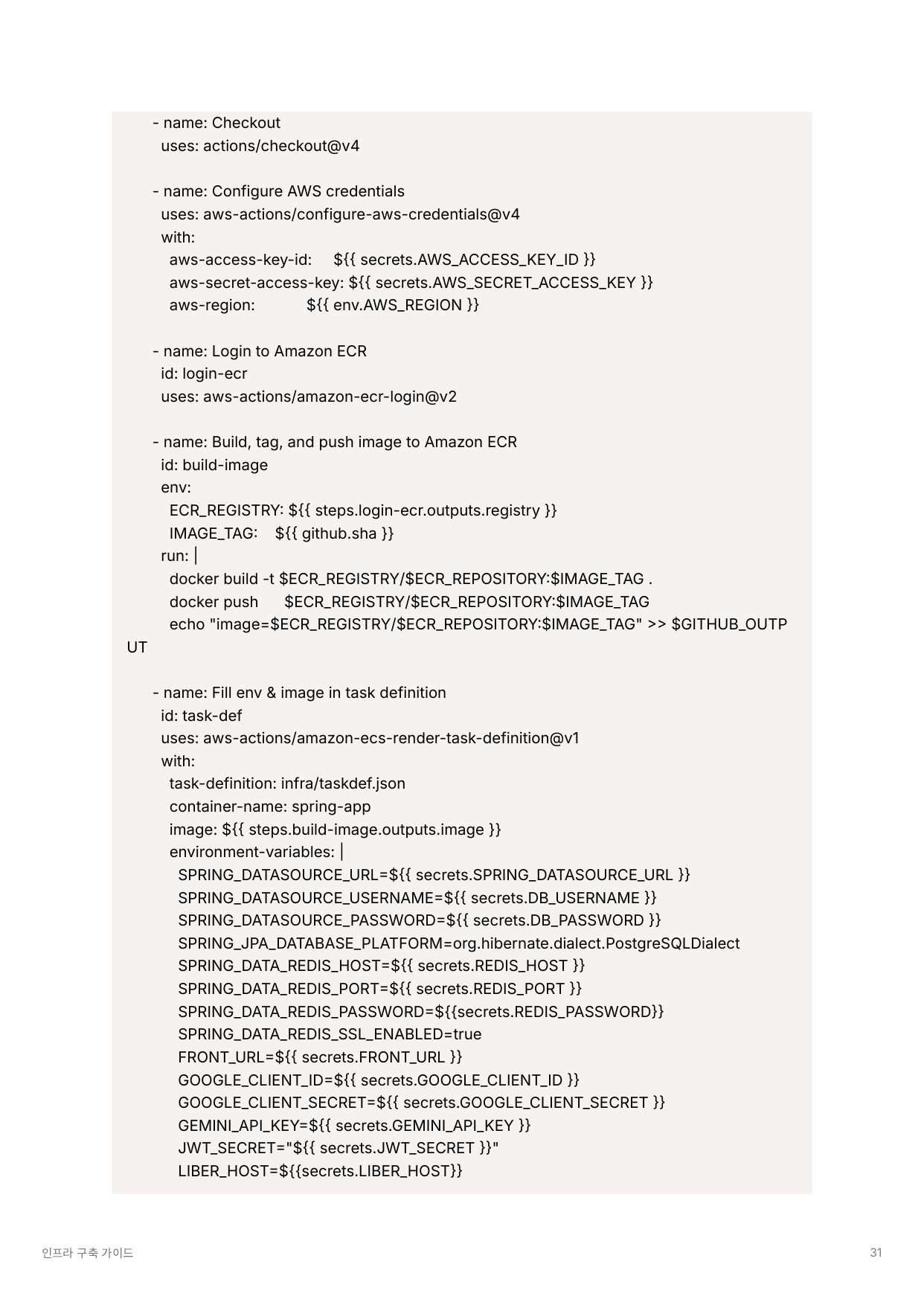

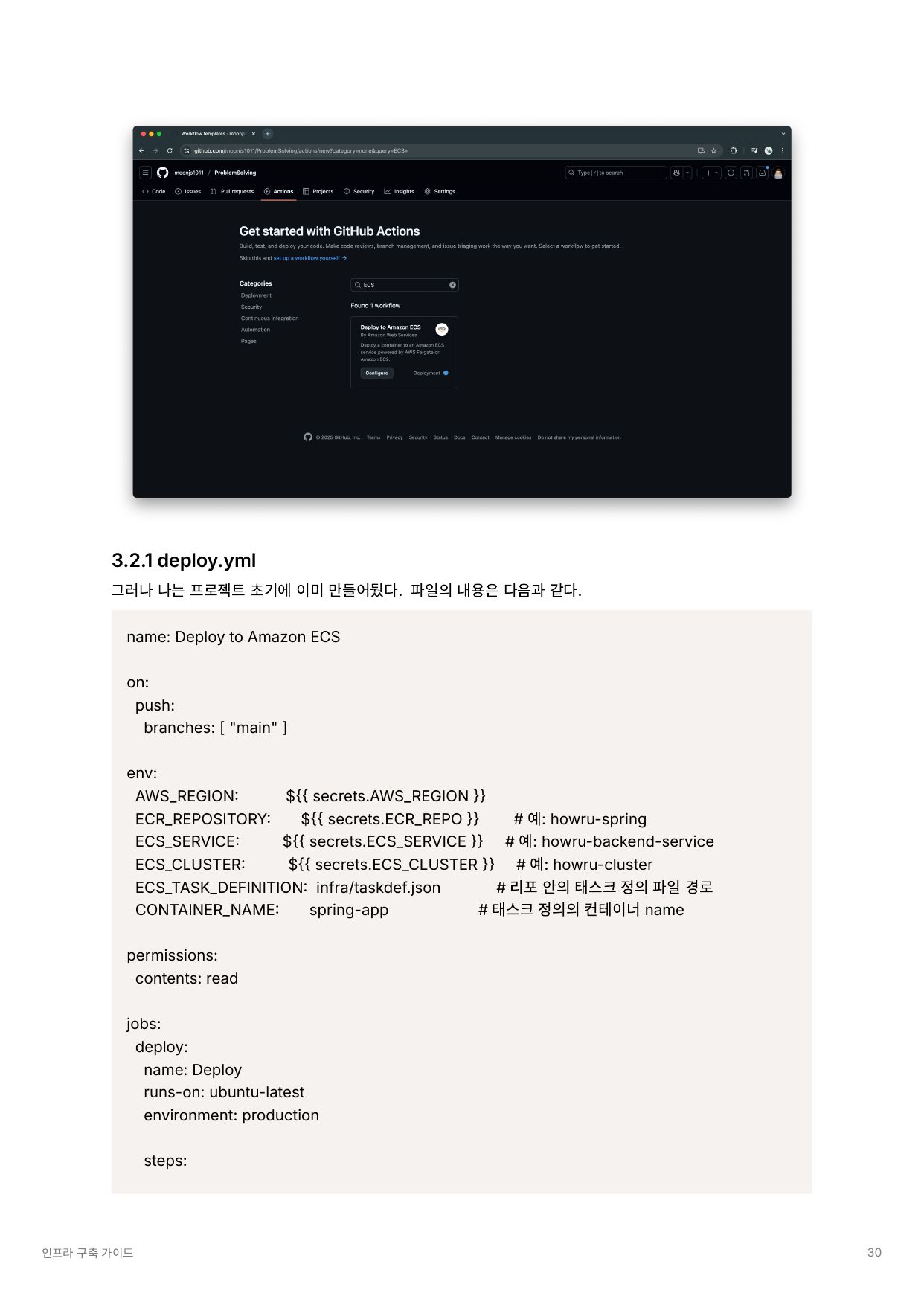

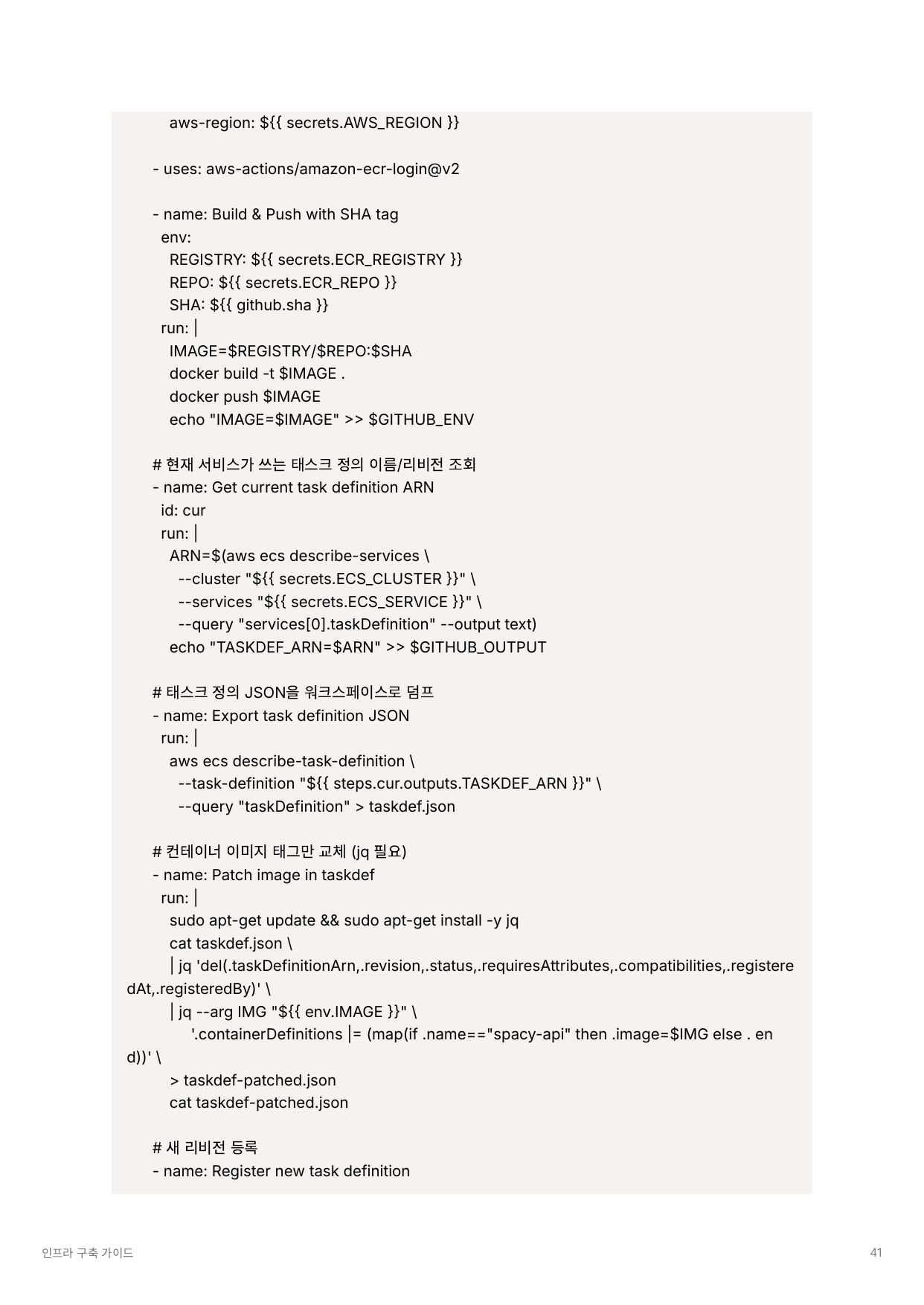

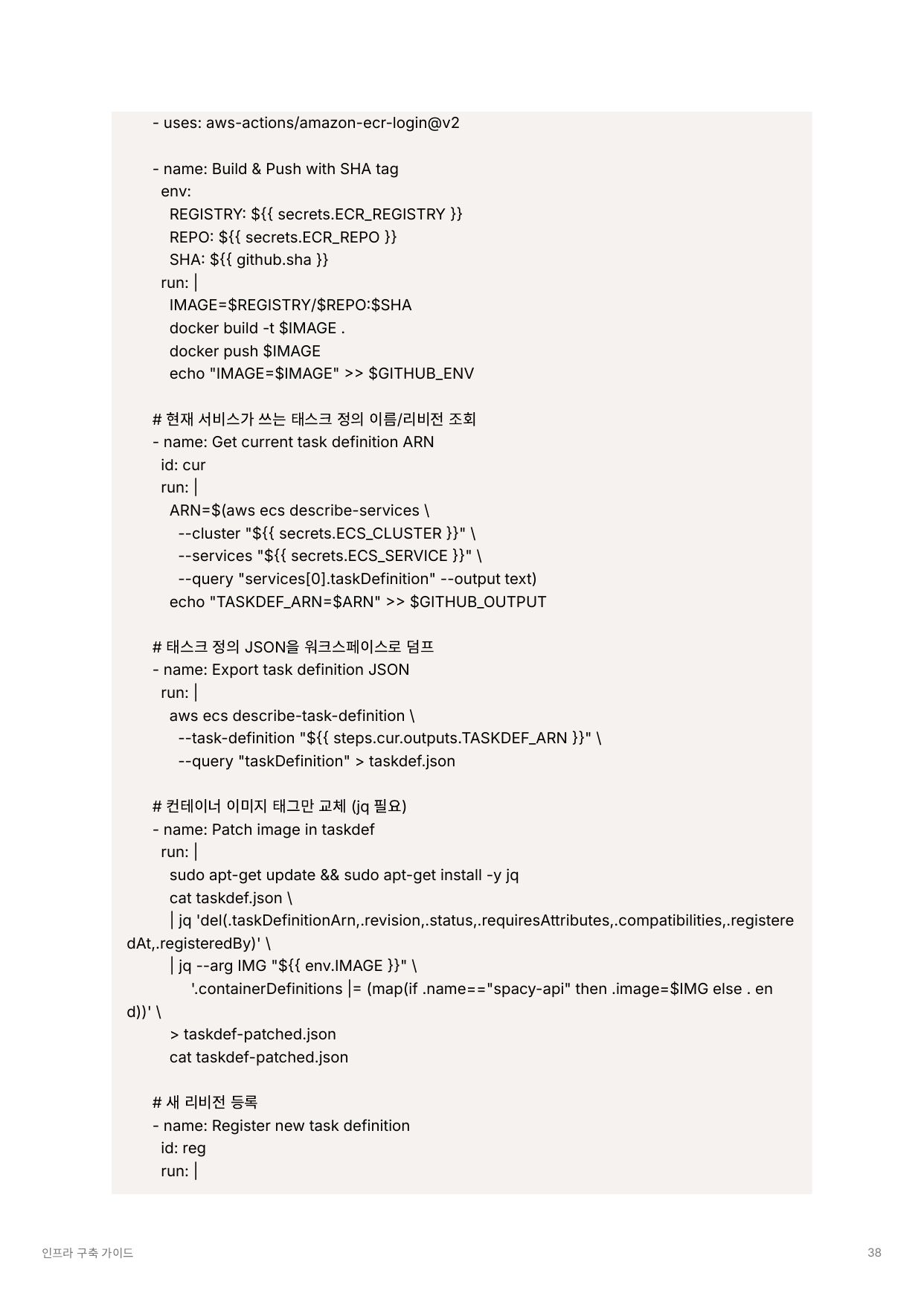

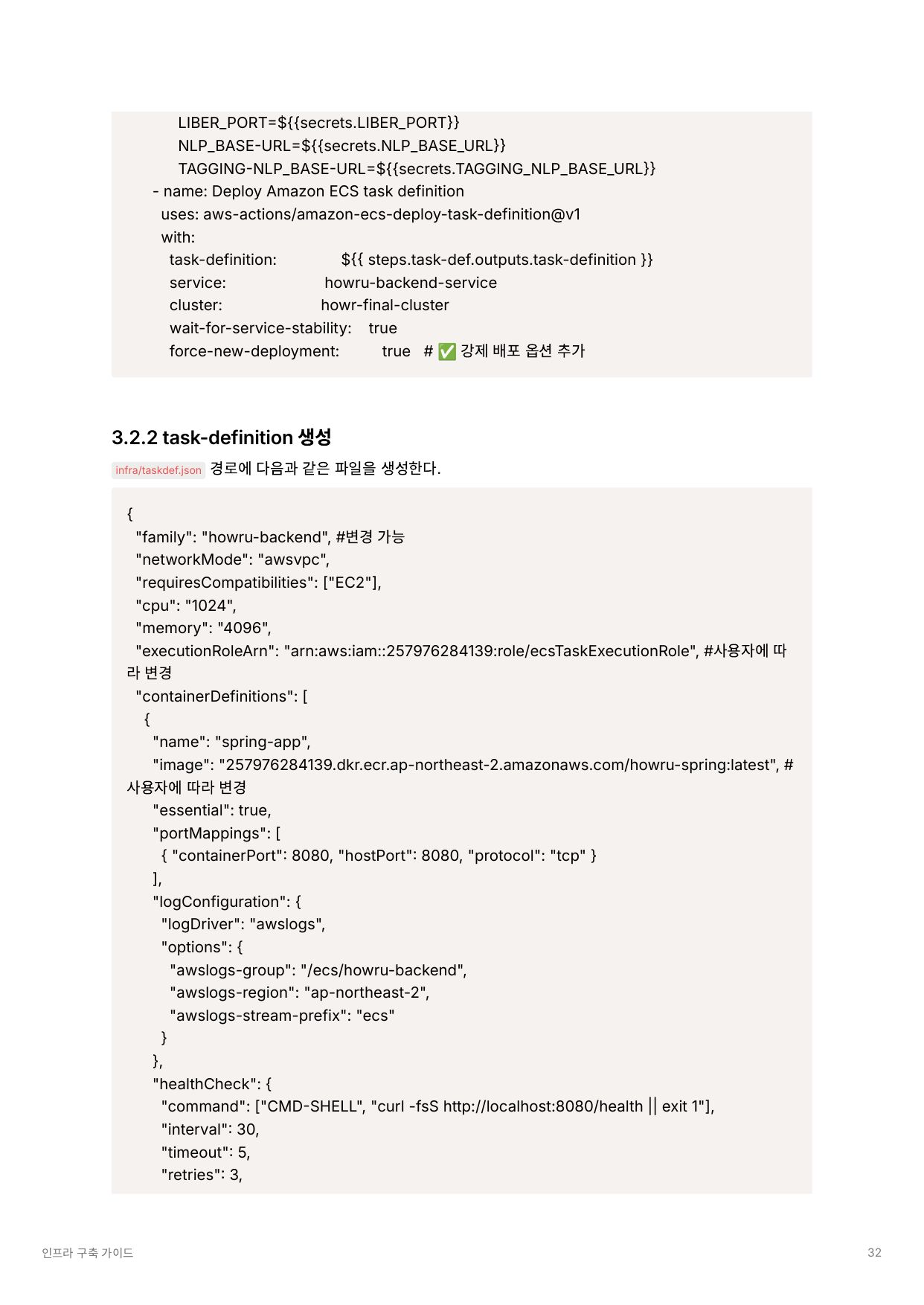

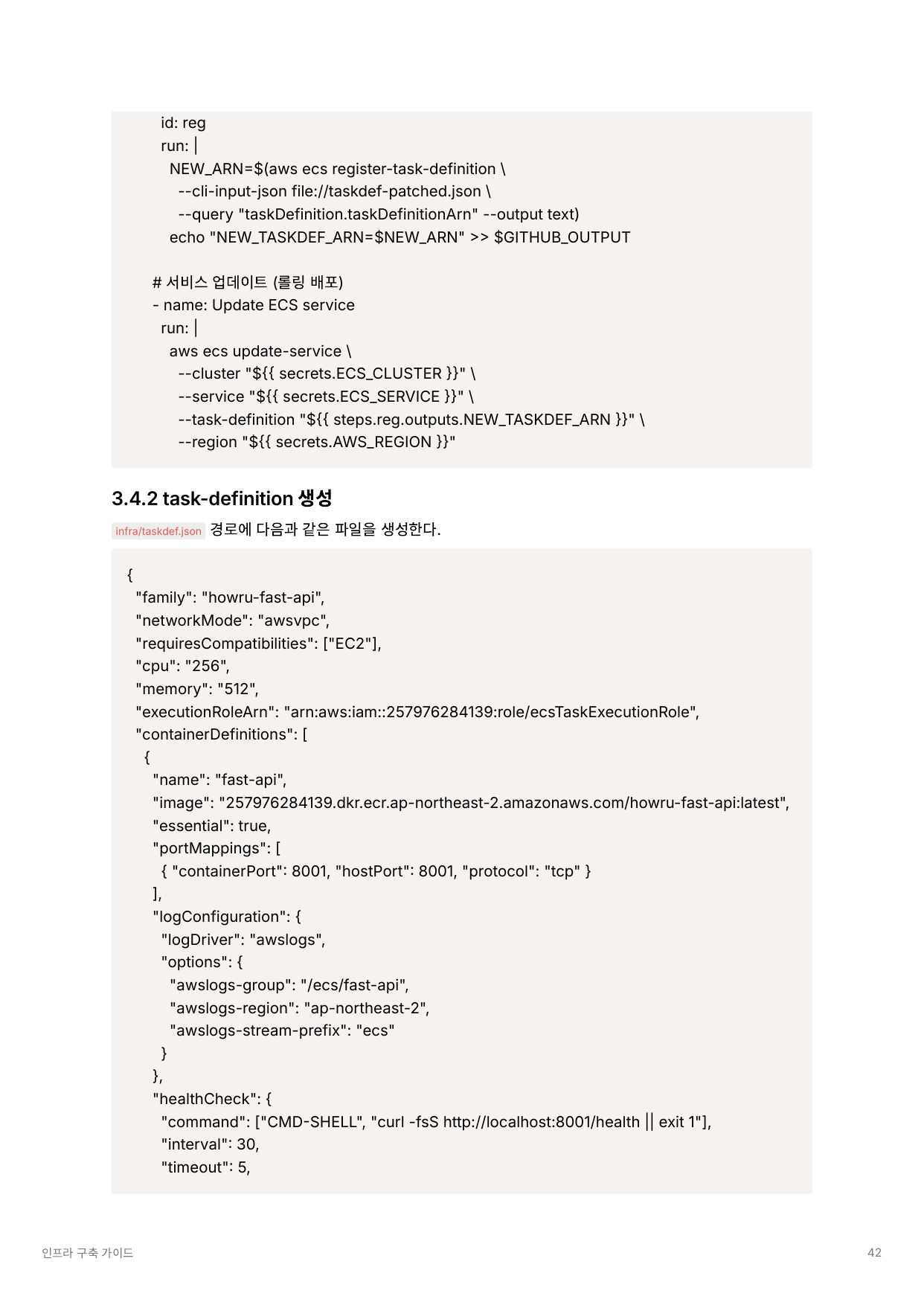

  • deploy.yml: 각 앱의 Dockerfile 빌드 → ECR 푸시 → ECS task-definition 갱신.

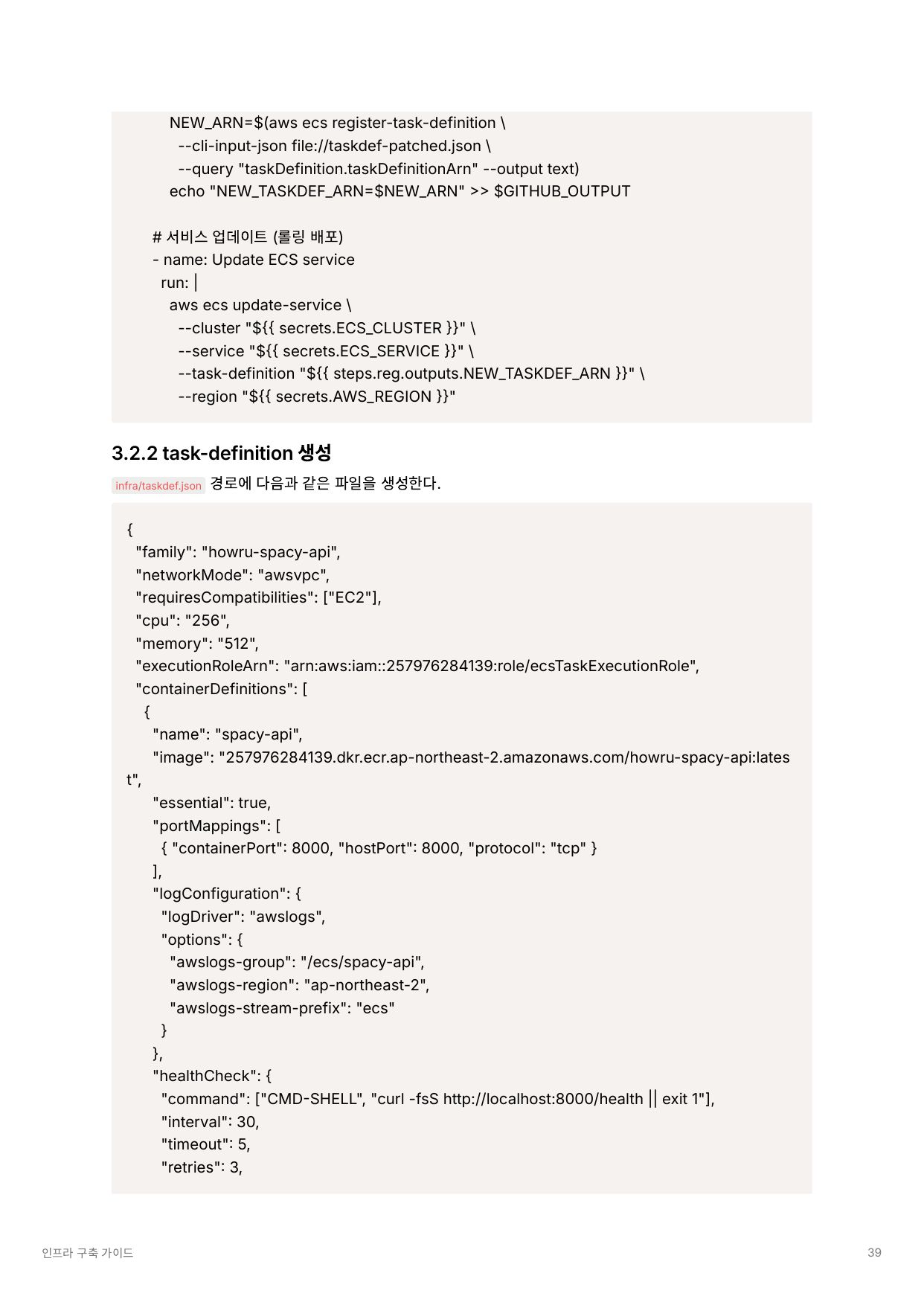

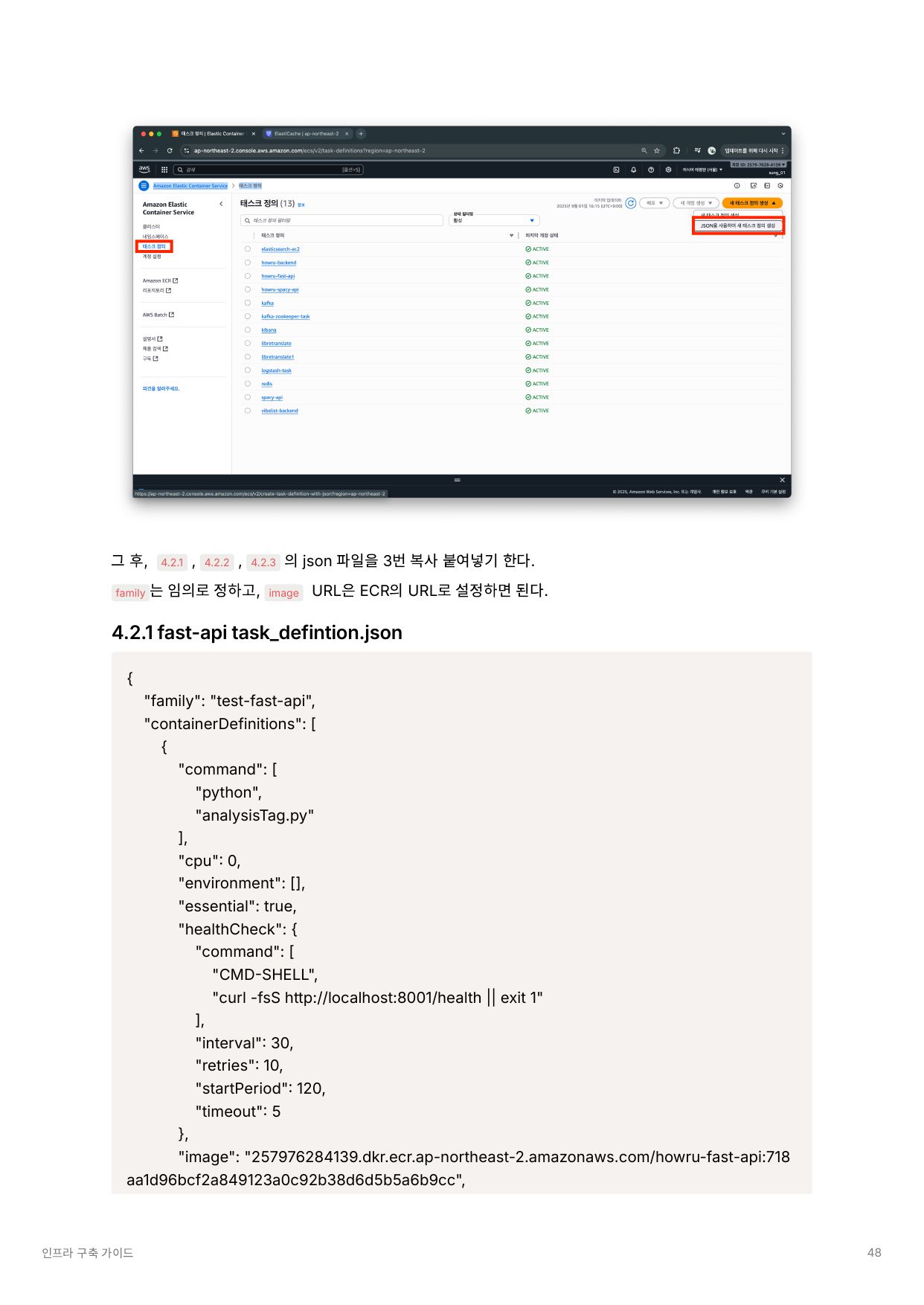

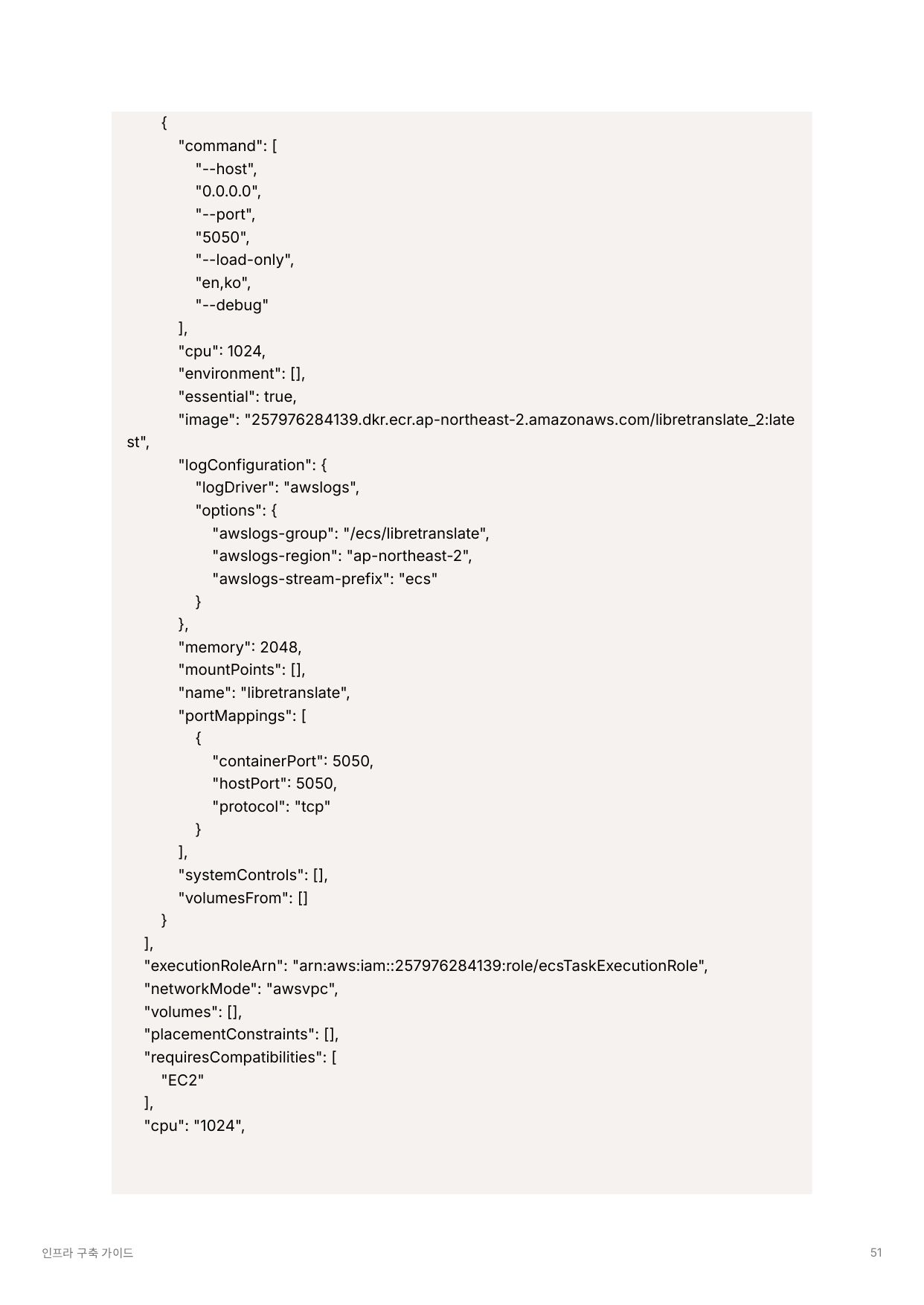

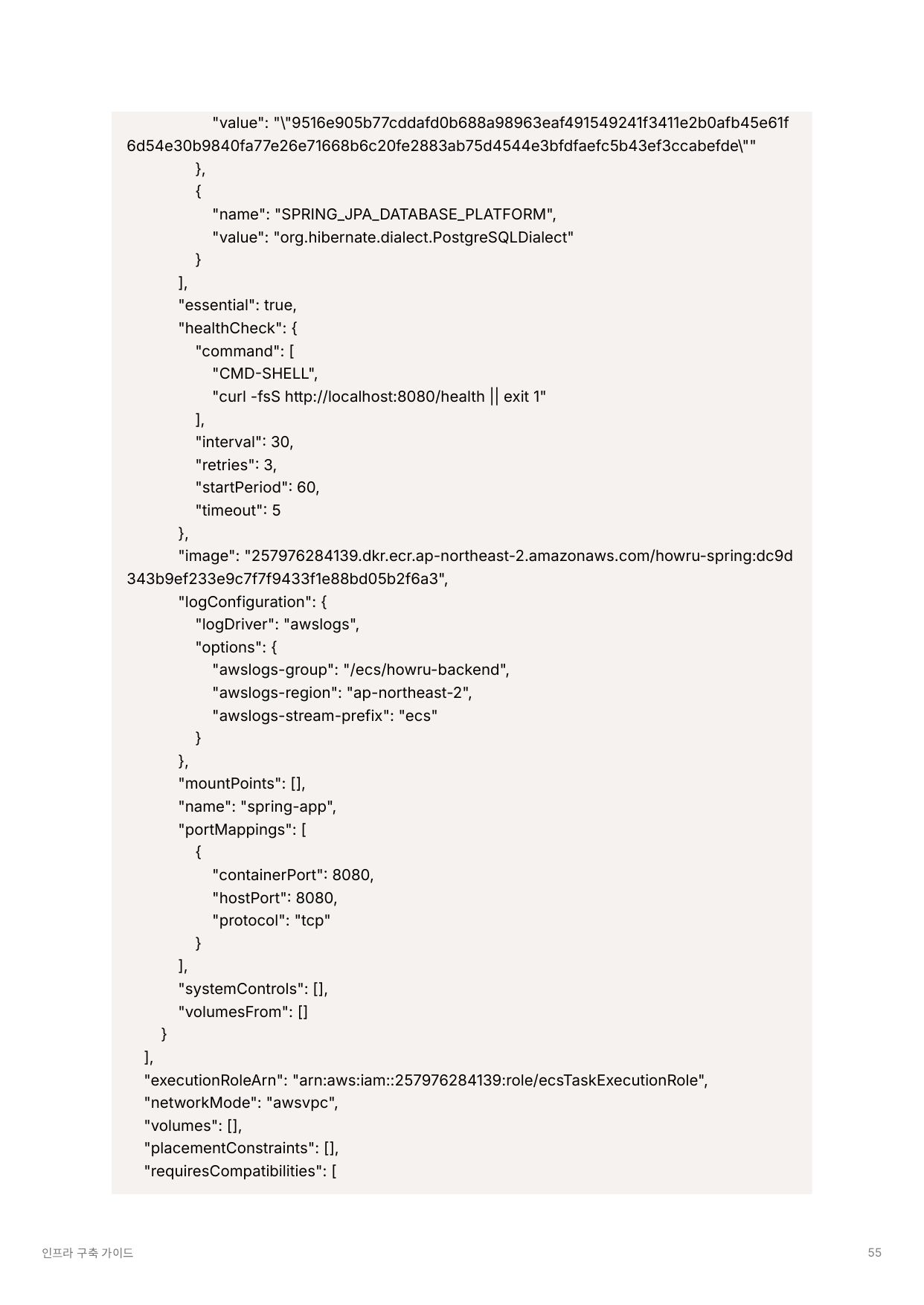

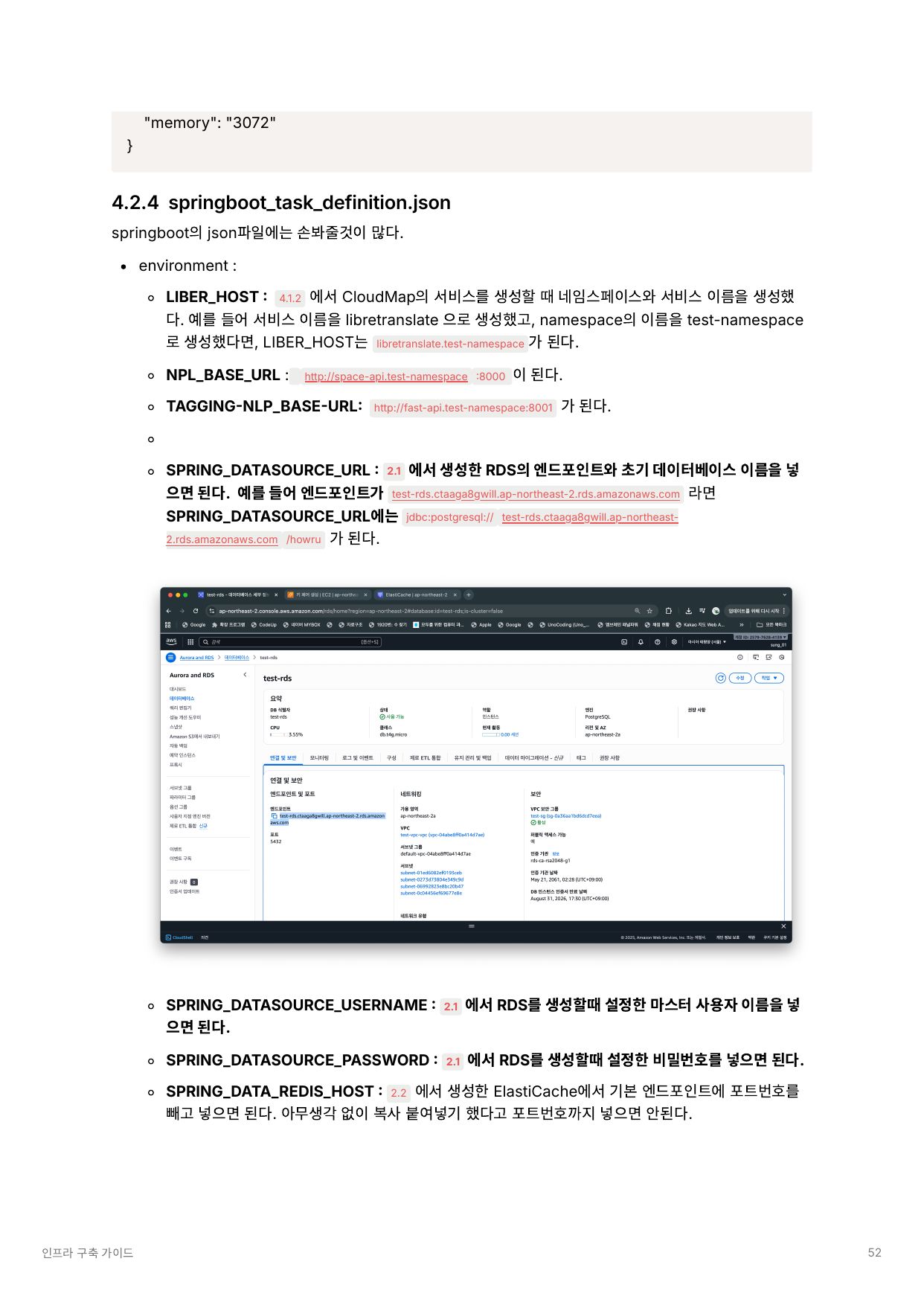

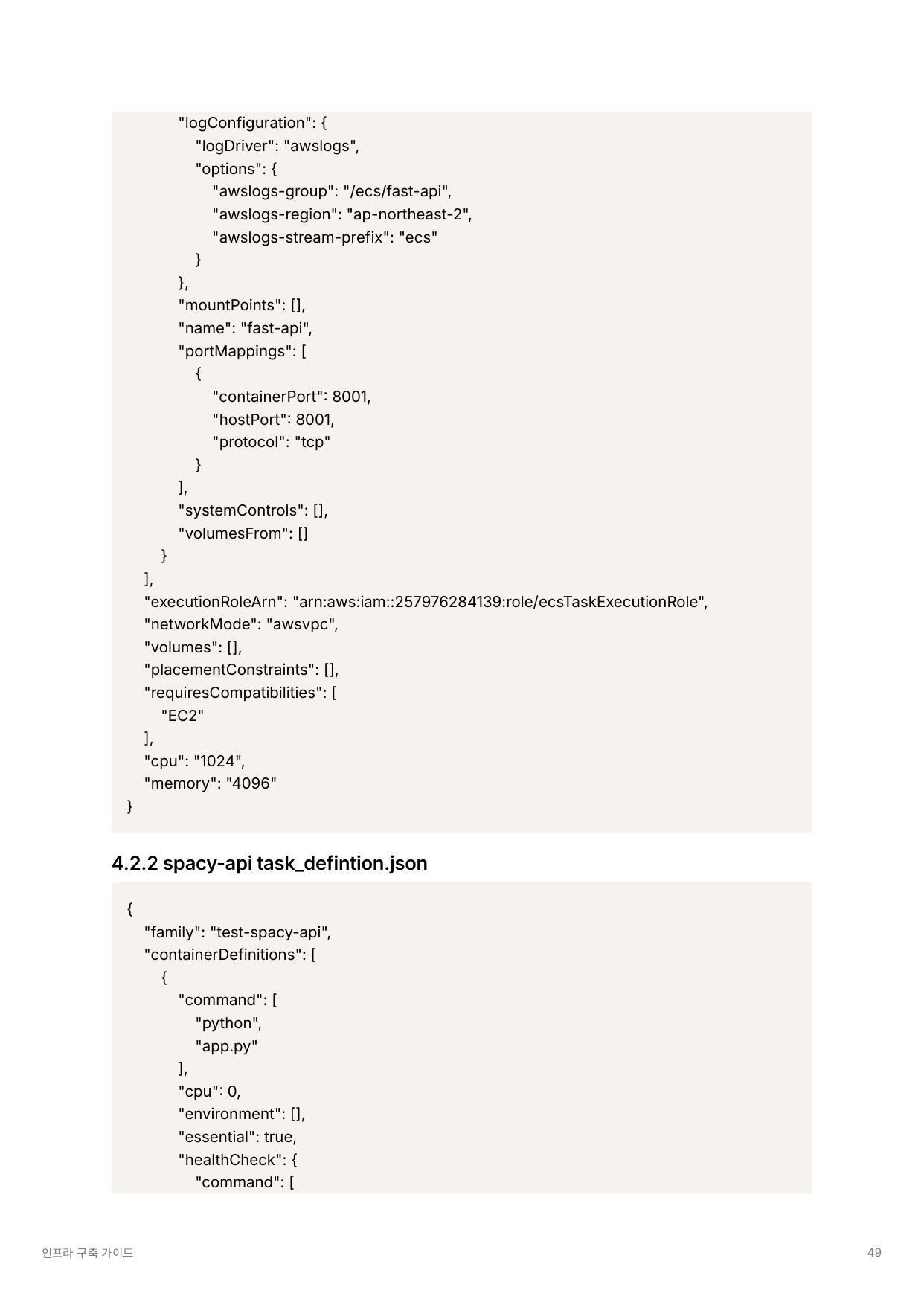

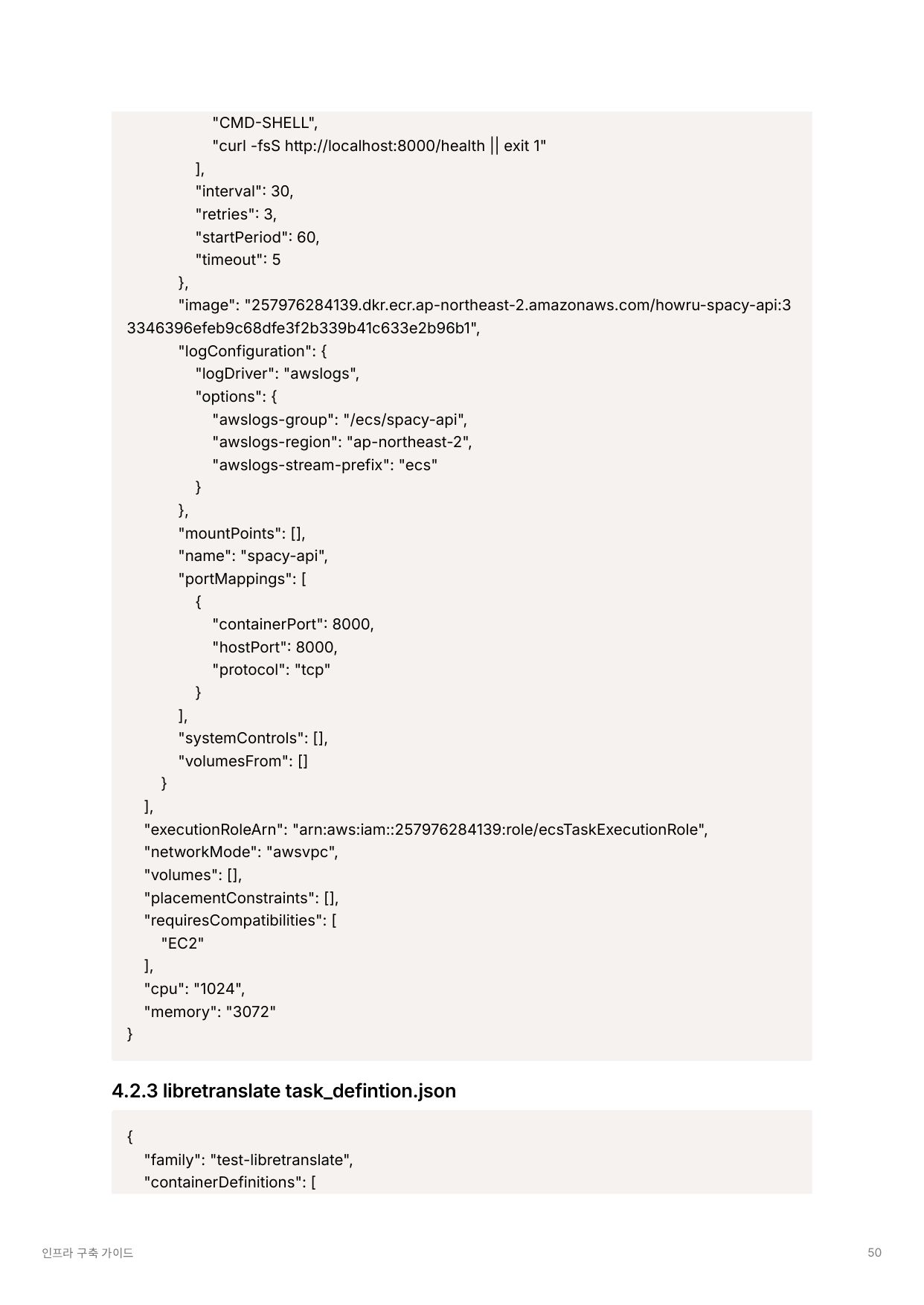

  • 앱별 task definition JSON (예: prod-test-task_definition.json, apps-recommend-task_definition.json, likenotateme-task_definition.json)을 리포지토리에 보관하고 갱신 시 사용.
  • 필요 시 QA/스테이징 배포용 별도 workflow(qa 브랜치 트리거)로 분리.

4. ECS 서비스

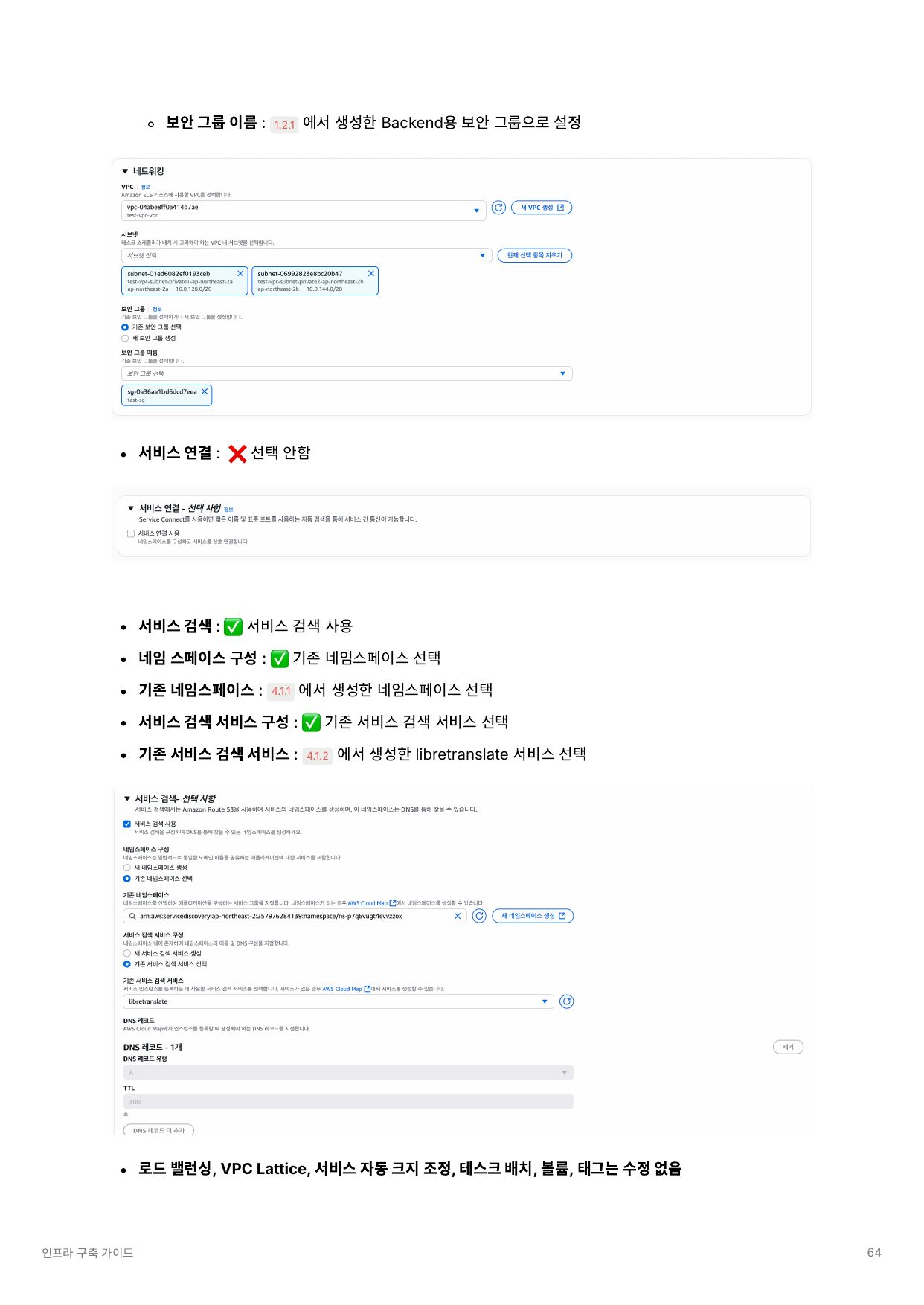

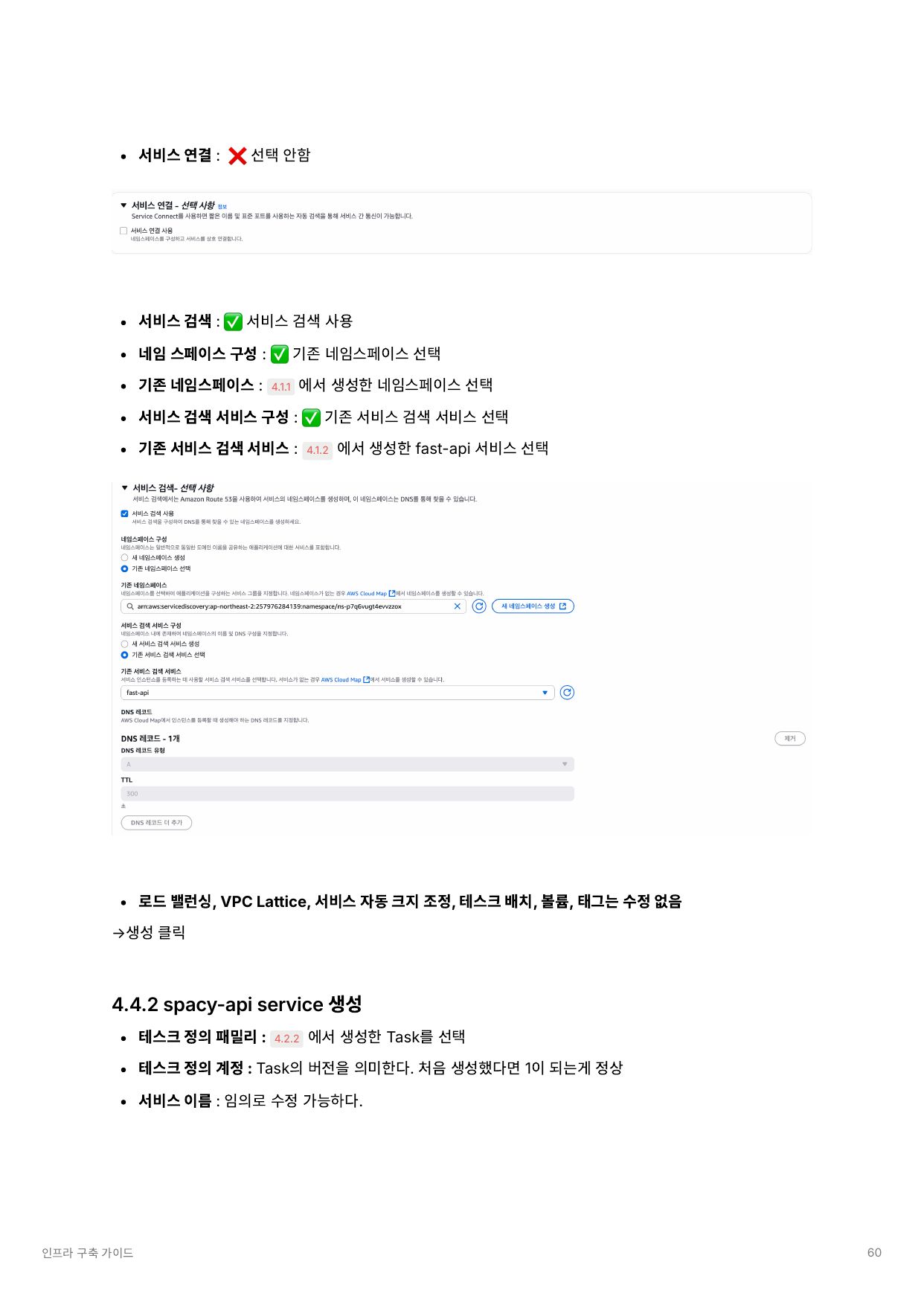

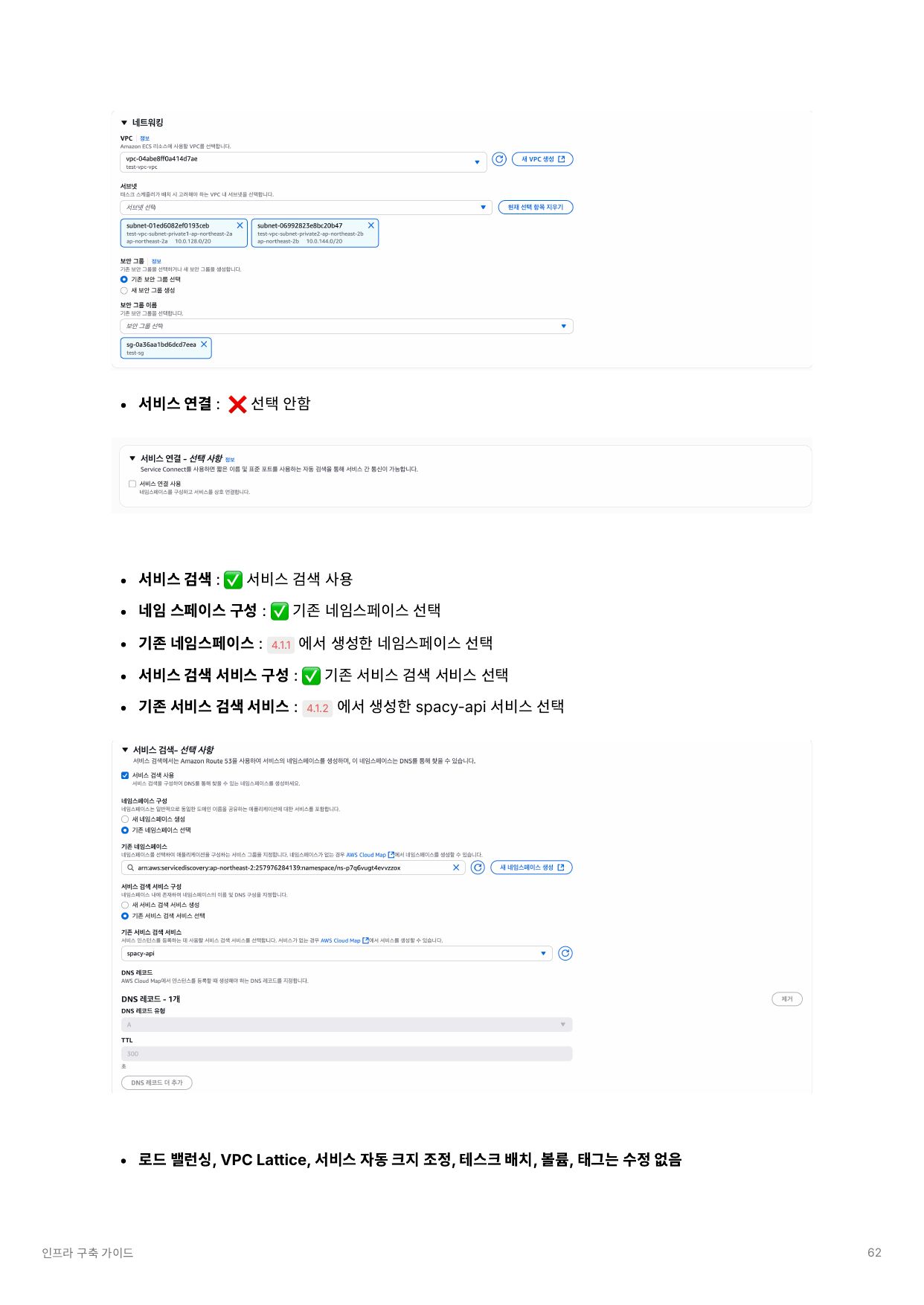

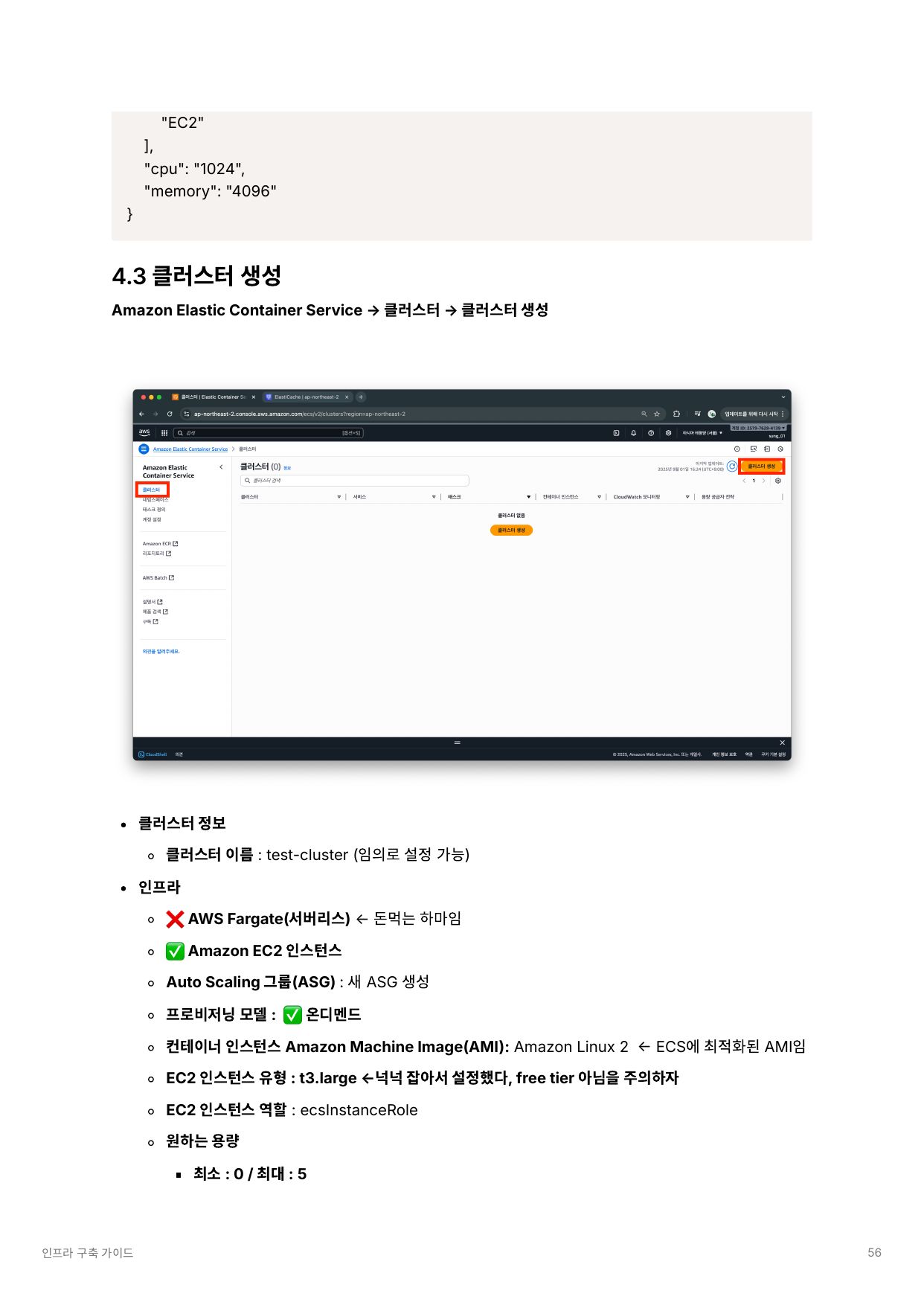

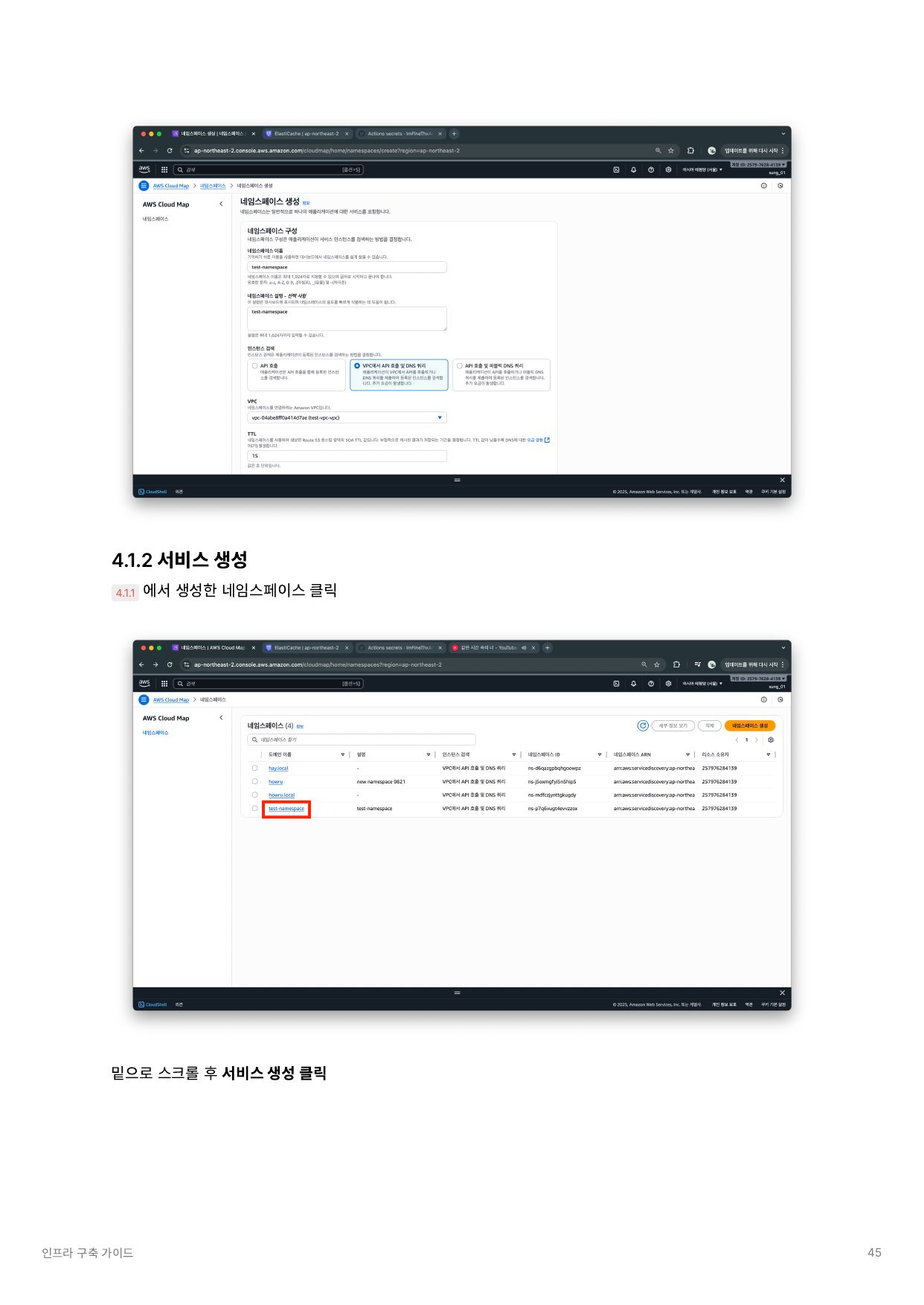

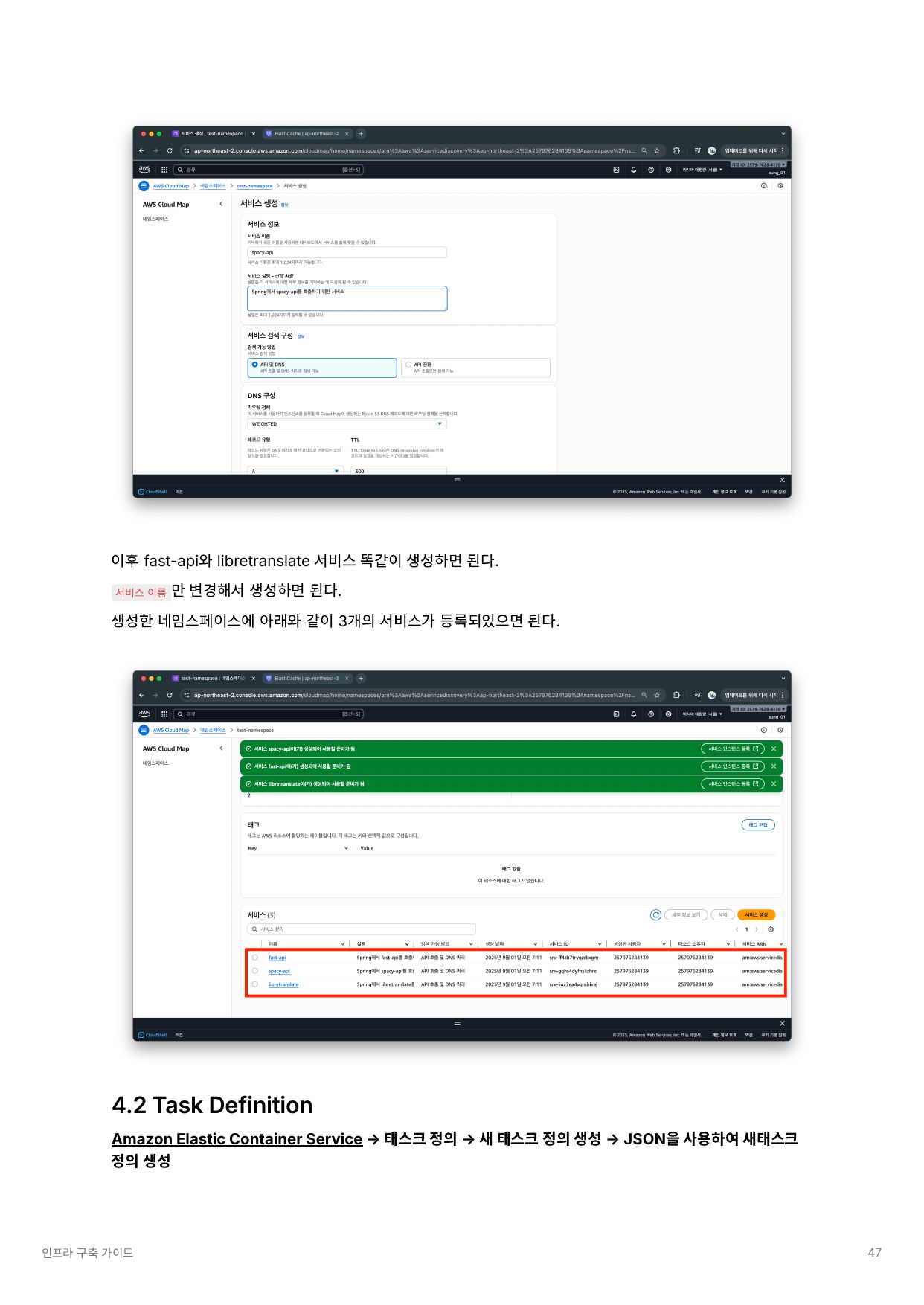

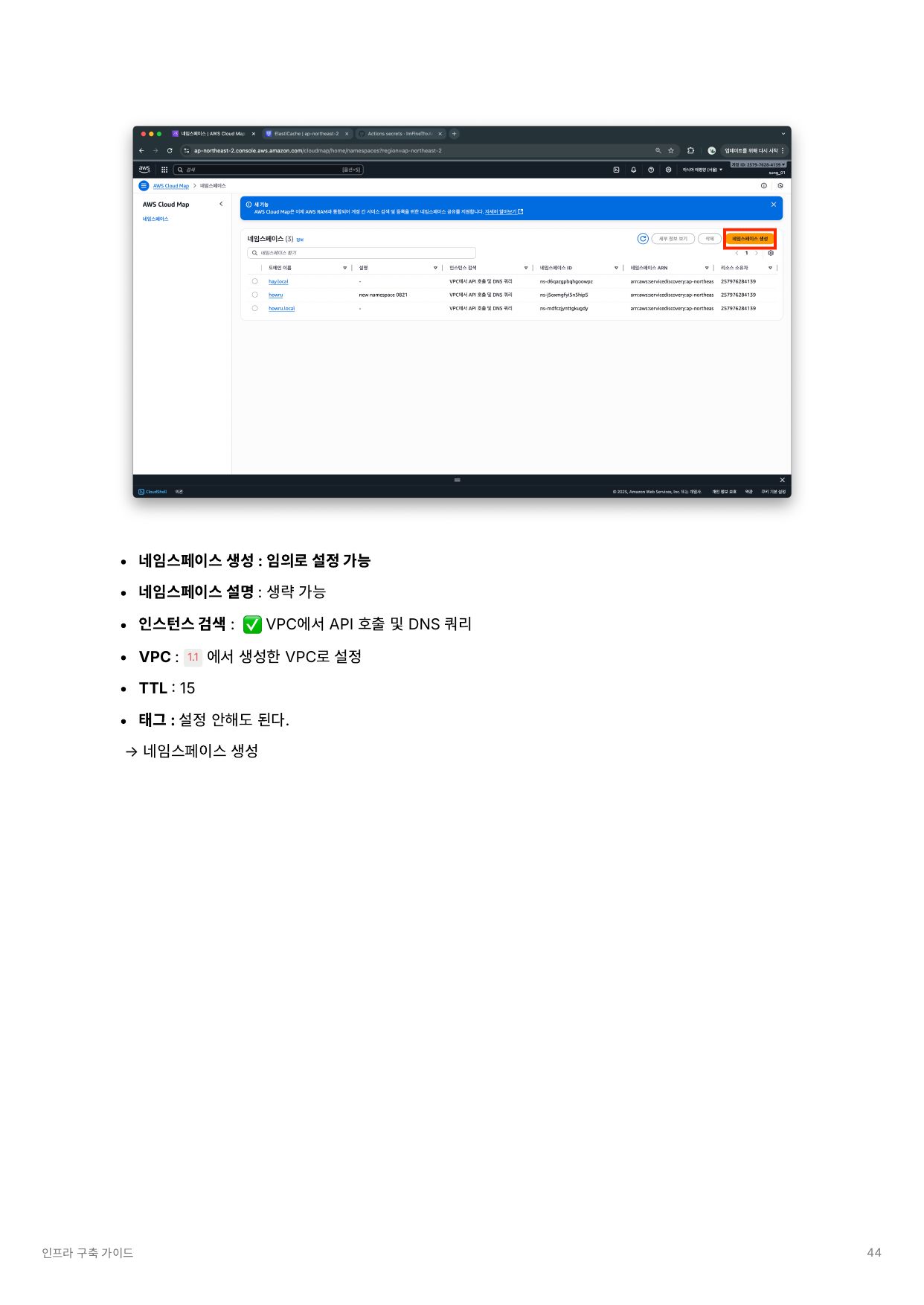

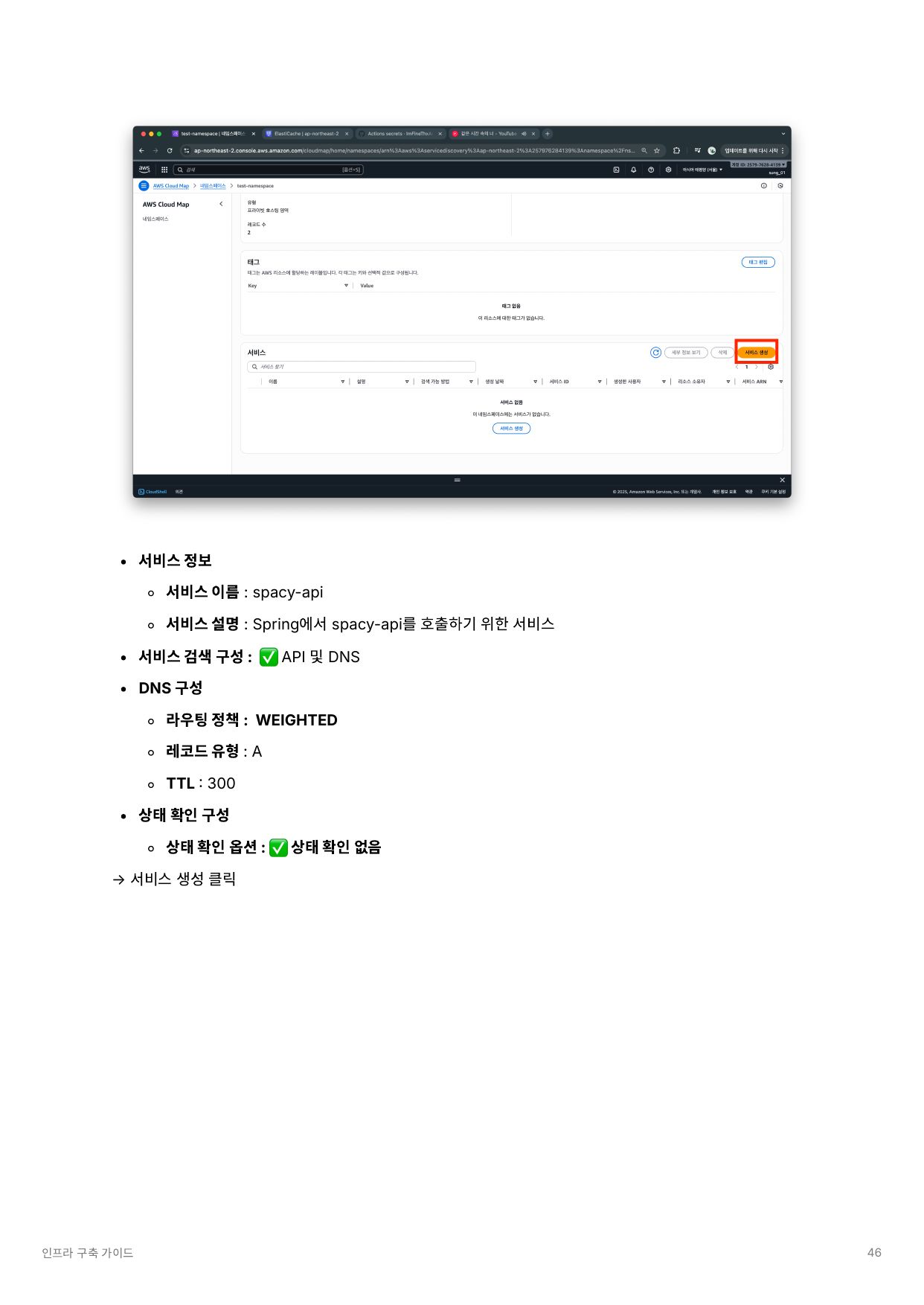

• 클러스터/네임스페이스: Cloud Map 네임스페이스 생성 후 서비스들이 내부 DNS로 서로 찾도록 설정.

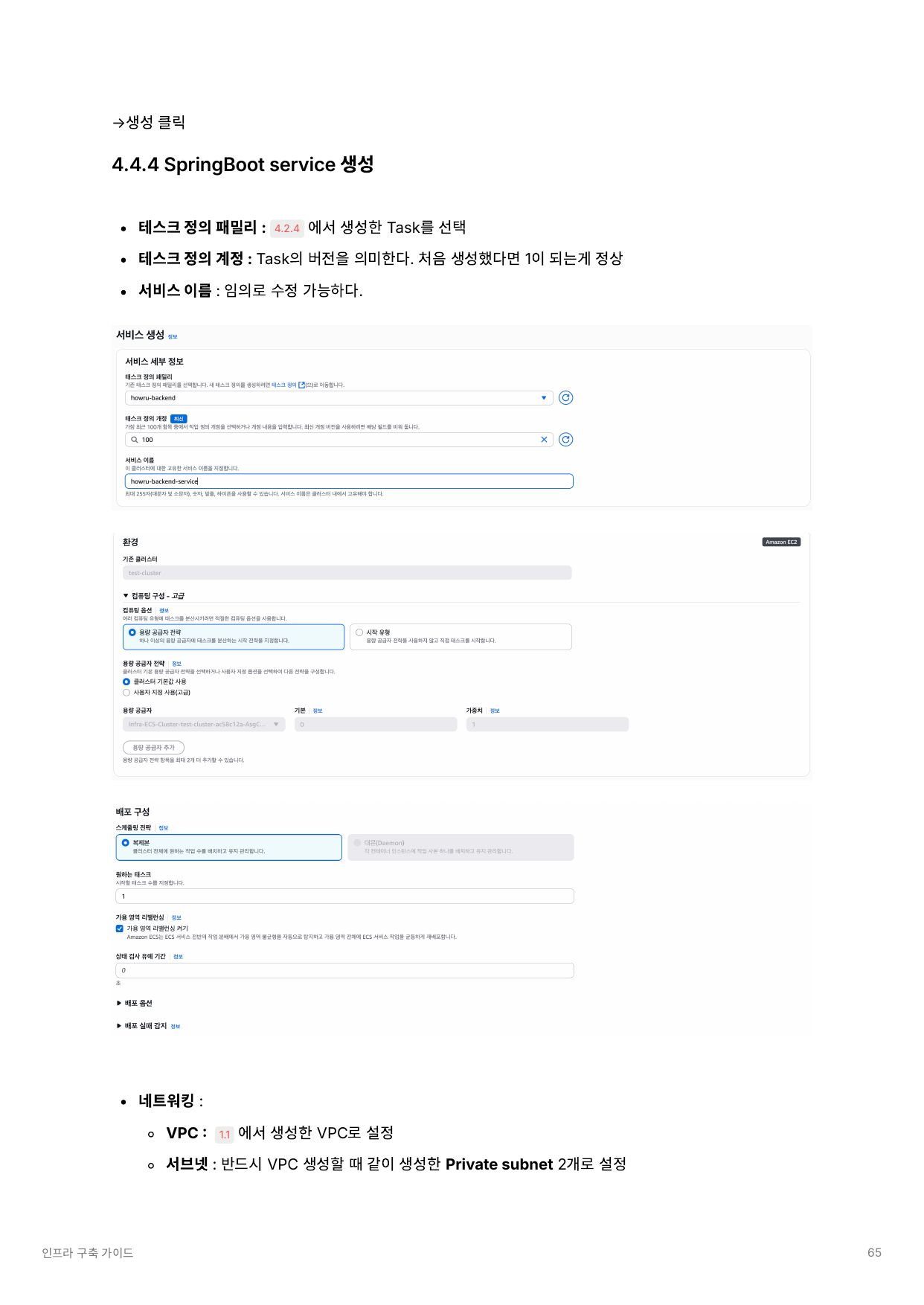

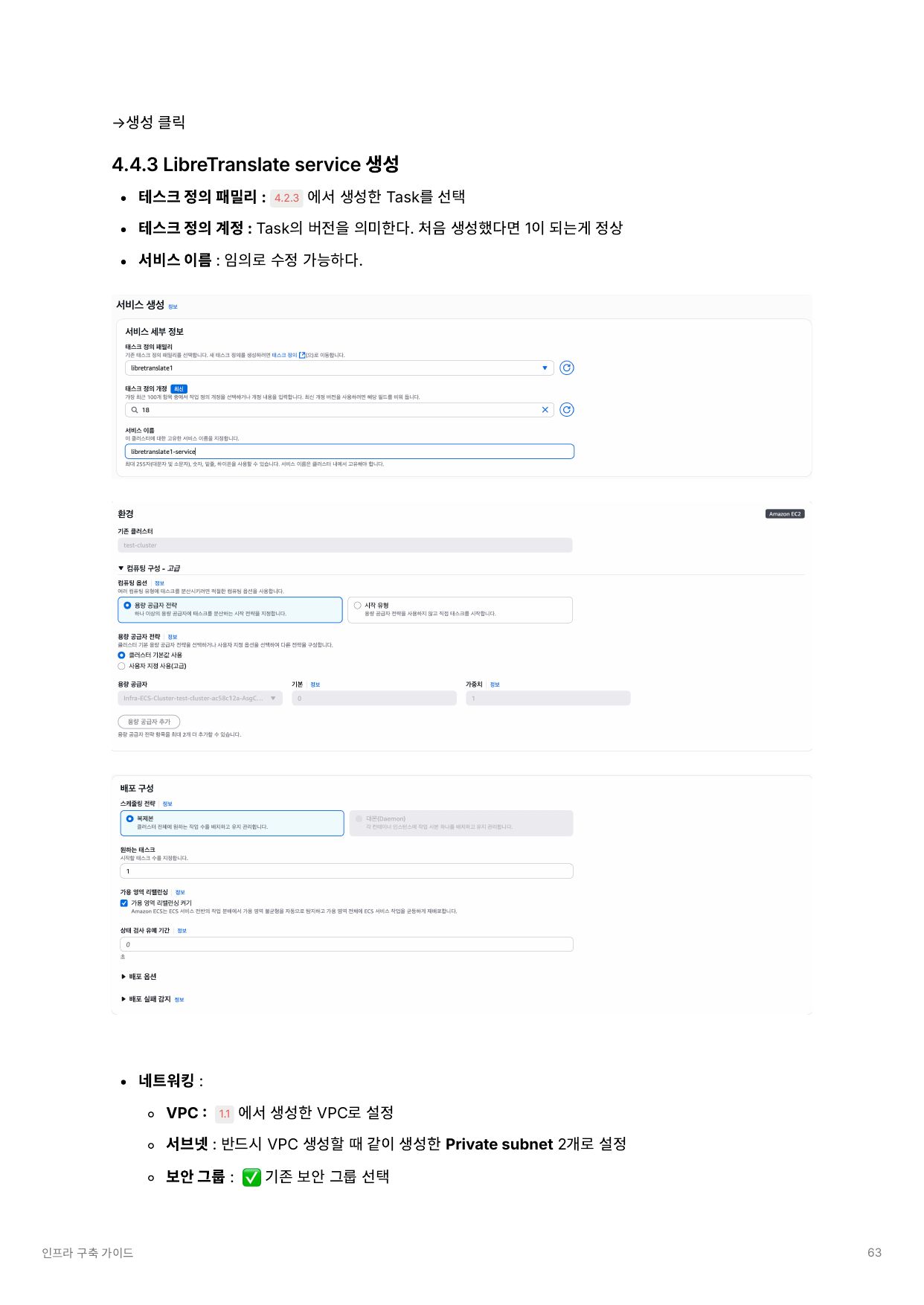

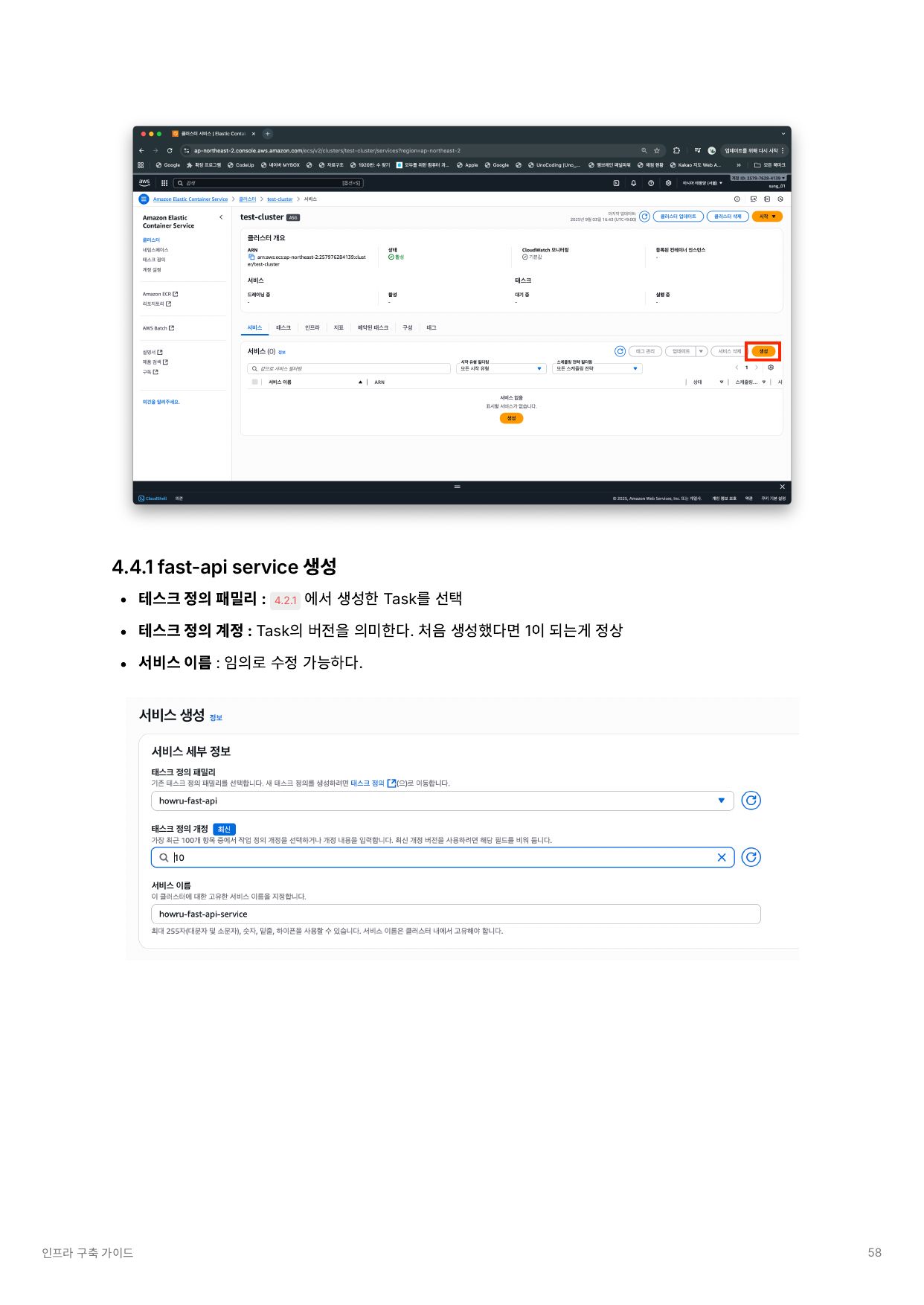

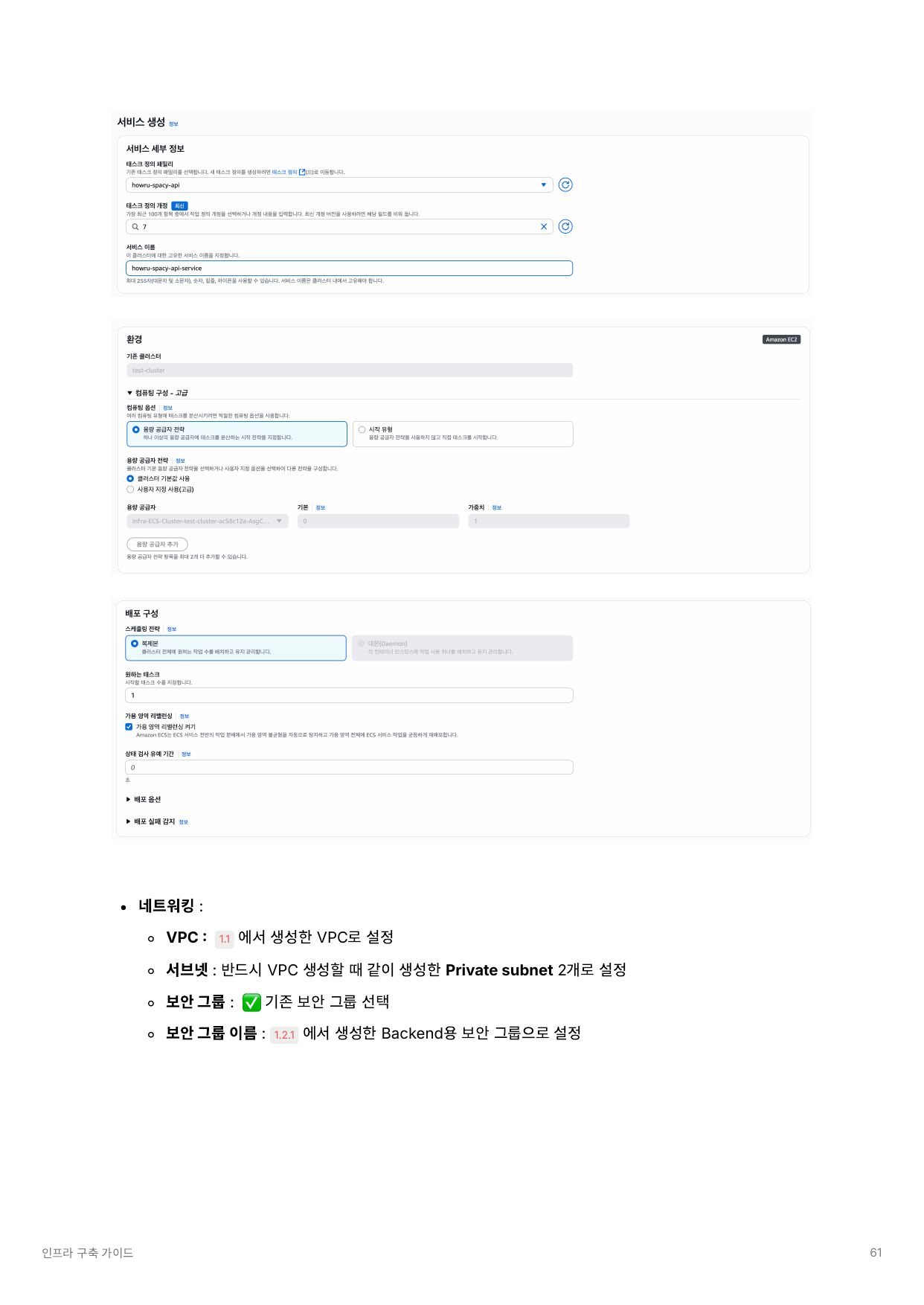

• 서비스 정의: 각 task definition을 기반으로 서비스 생성, 롤링 업데이트로 최소 건강 인스턴스 유지.

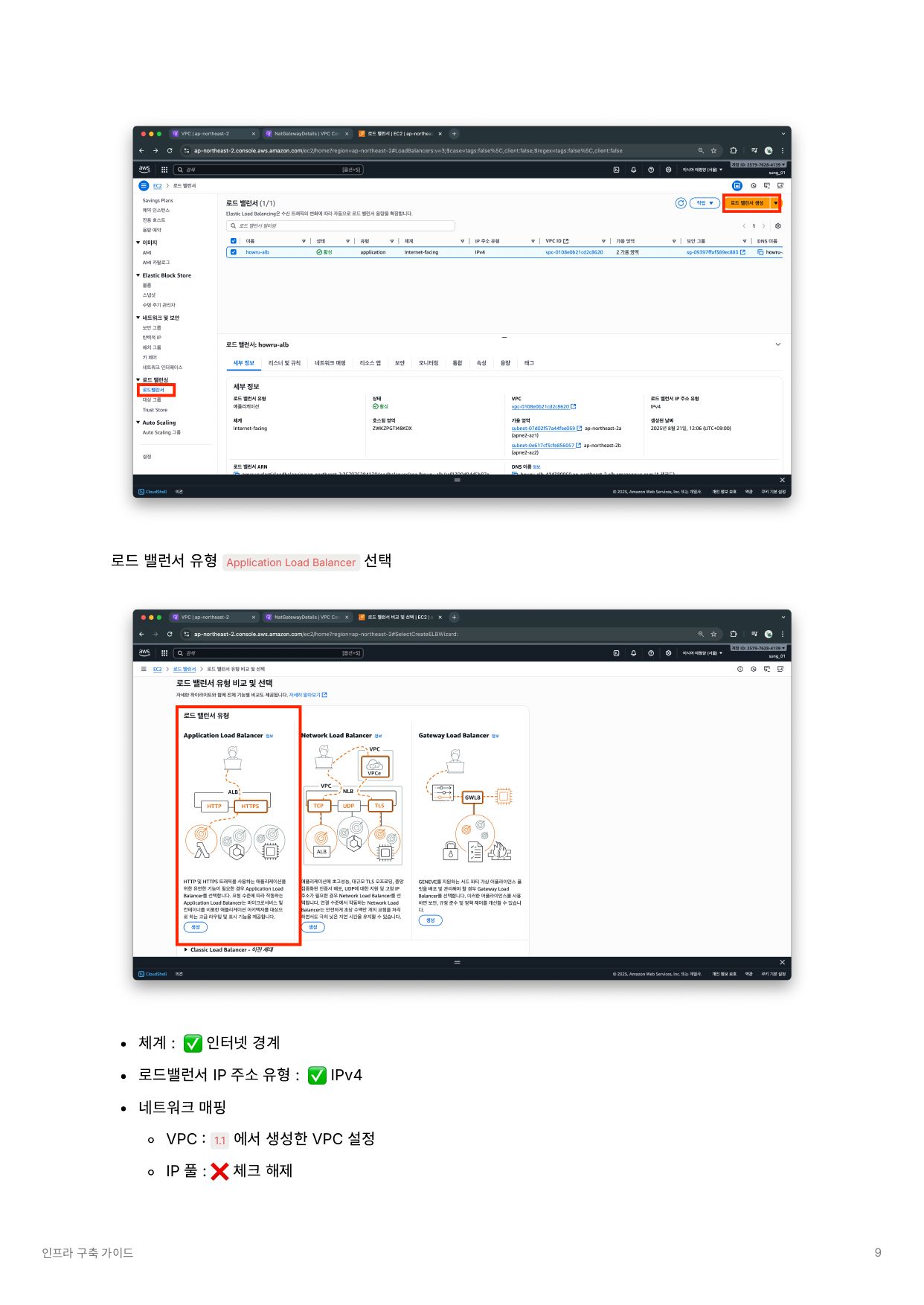

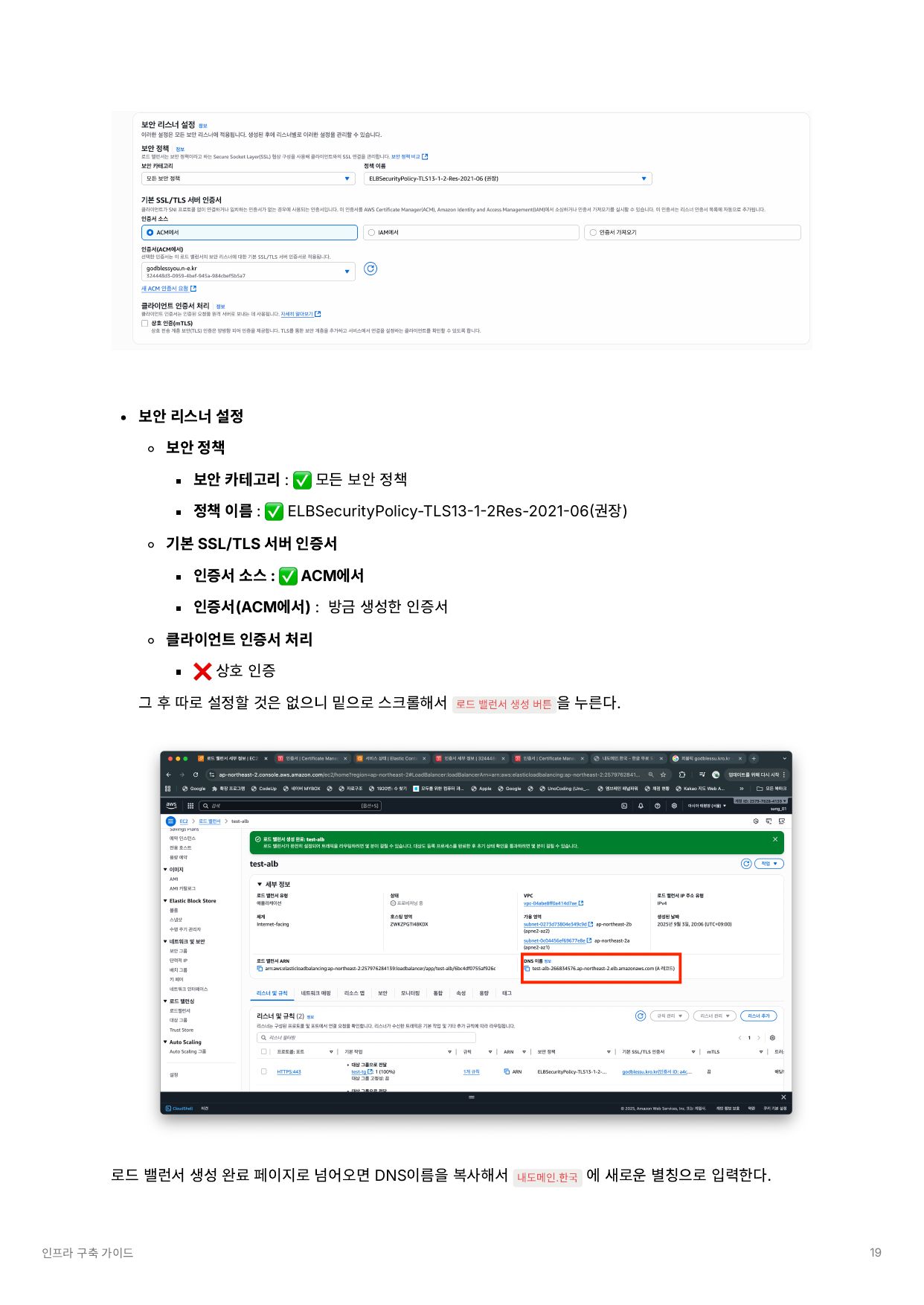

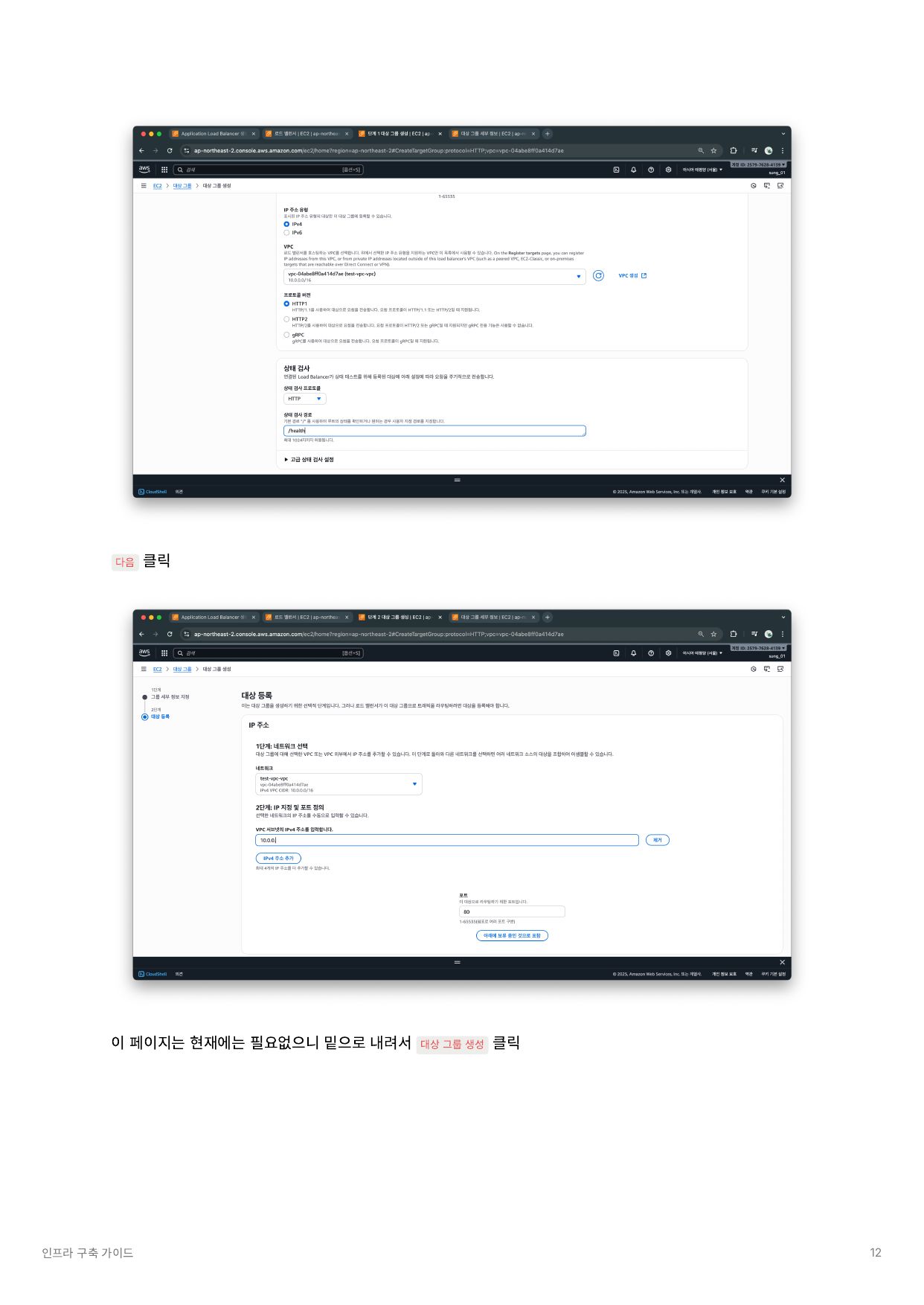

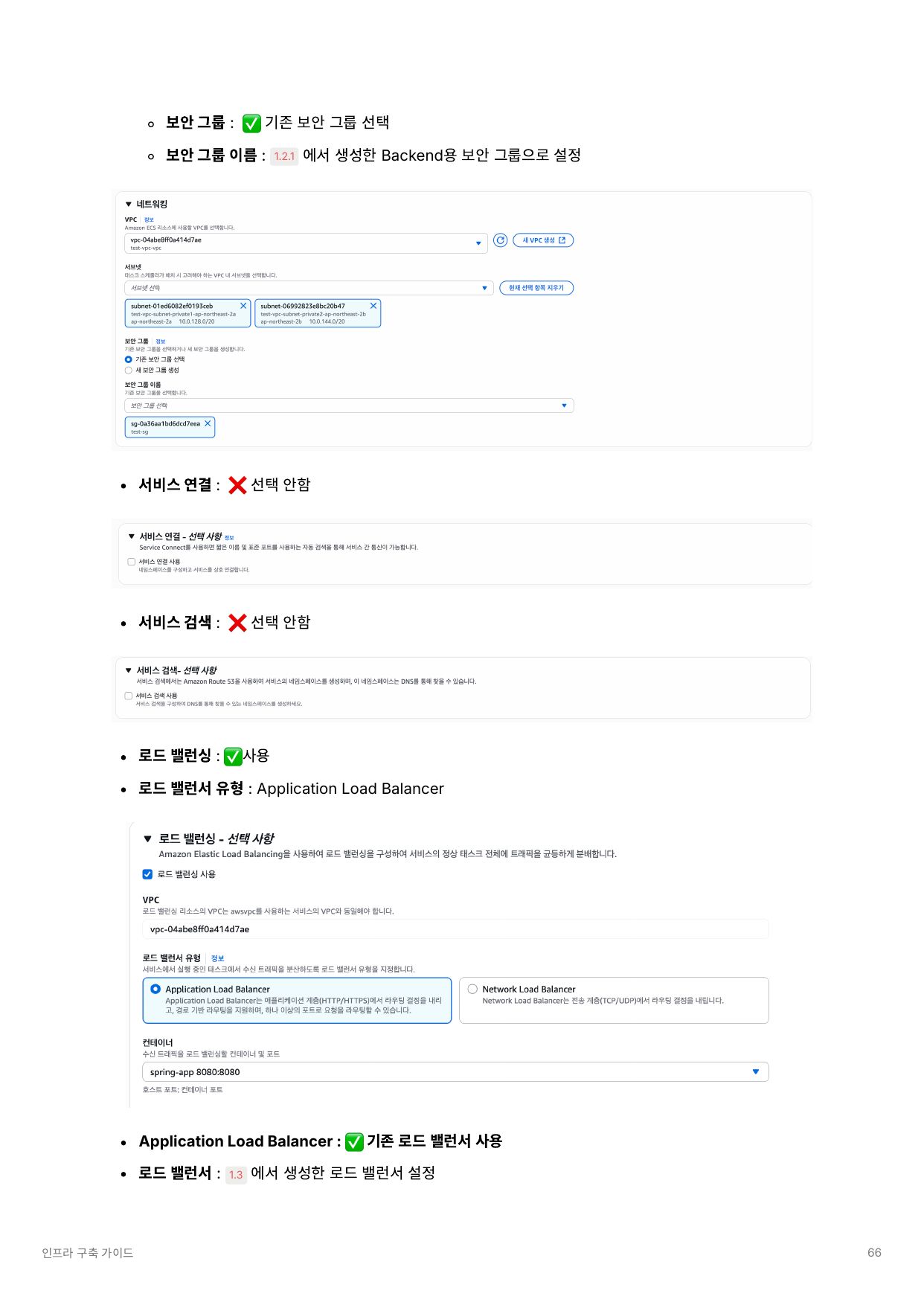

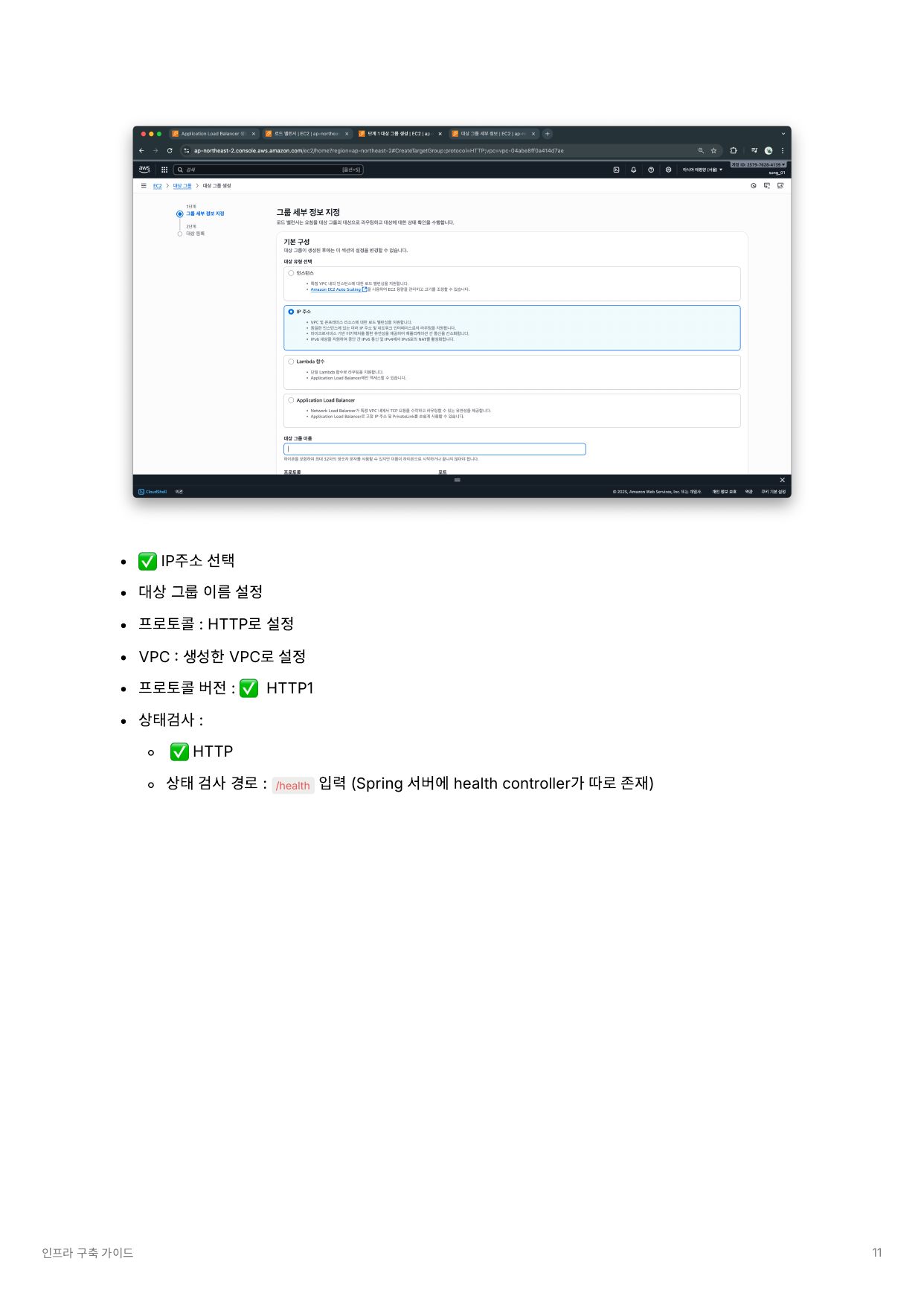

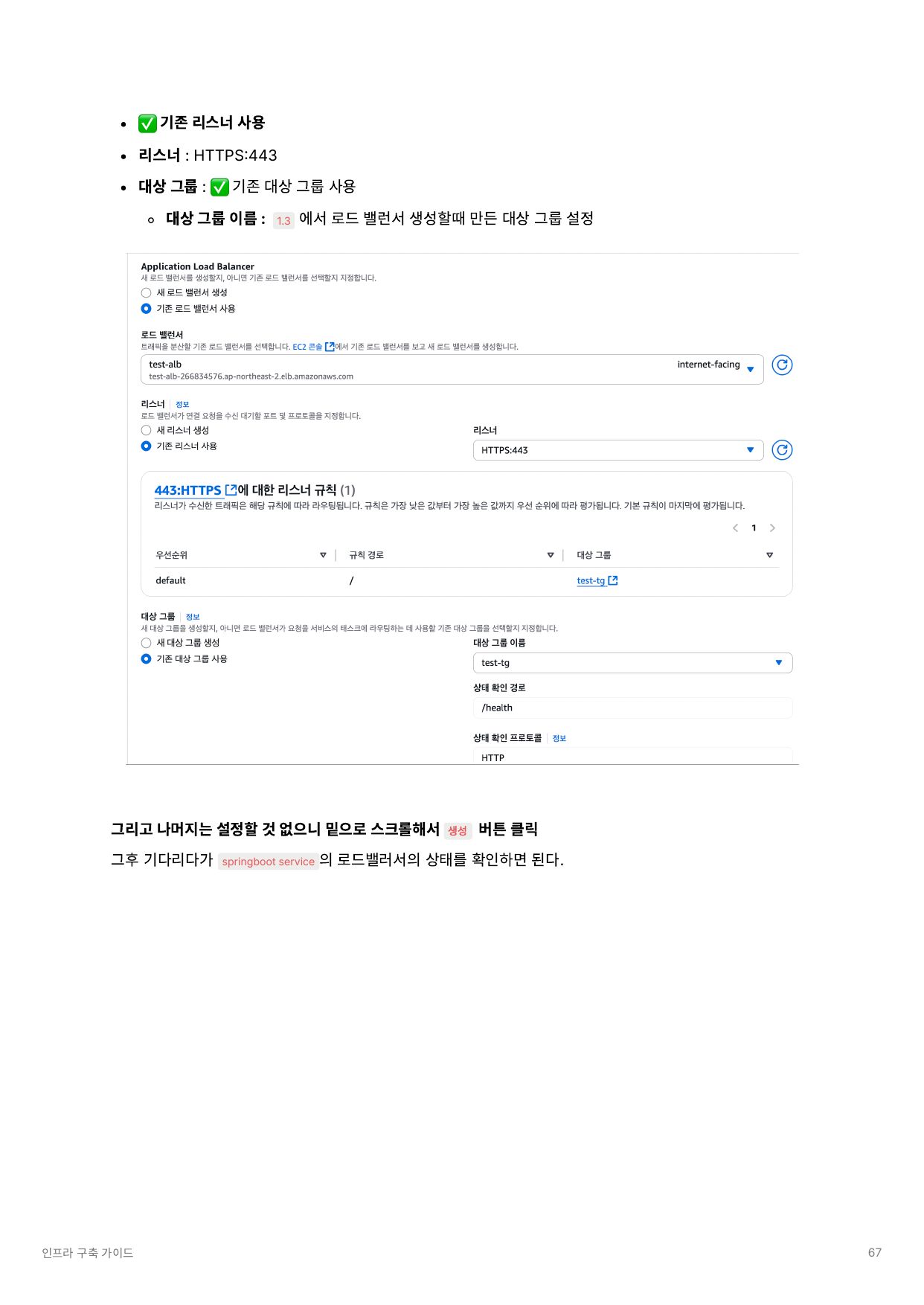

• 로드밸런서 연결: ALB 리스너 → 대상 그룹 → 서비스 포트 매핑. 헬스 체크 경로와 간격을 애플리케이션에 맞게 조정.

마무리 점검

• 빌드 후 최신 task definition이 ECS에 정상 반영되는지 확인하고, 롤백을 위해 이전 리비전을 최소 1개 이상 유지.
• CloudWatch 지표(서비스별 CPU/메모리, ALB 5xx)와 로그를 함께 모니터링하고, 장애 시 RDS/Redis 보안 그룹 변경 여부부터 확인한다.

필요한 주요 리소스와 순서를 한 장으로 볼 수 있도록 추려봤다. 실제 배포 전에는 CIDR, 포트, 시크릿 값이 최신 설계와 일치하는지 다시 검증하자.
